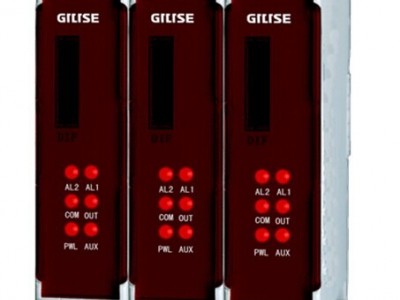

金立石microDCS系列小小模塊,大作用!

多重保護，隔離抗干擾。

microDCSXME101系列智能PID控制模塊儀表可一路信號輸入兩路信號輸出。外型體積小，產品采用導軌卡入式安裝方式，便于密集安裝。多重保護、隔離設計、抗干擾能力強、可靠性強.

microDCSXME101系列智能PID控制模塊儀輸入信號包括各種類型的mV、熱電阻、熱電偶信號，可提供變送器電源給現場兩線制變送器返回電流信號，方便現場調試。路輸出信號為PID控制信號輸出，可選擇為標準電流輸出或繼電器輸出；第二路信號為變送或RS485通訊輸出。儀表的通訊接口采用Modbus-RTU模式，通用性強，方便使用。

更為方便的是可通過儀表面板的接口，外接顯示板進行調試。
功能特點:信號輸入,采用數字校正及自校正技術,測量精確穩定,消除了溫漂和時漂引起的誤差.

MicroDCSXME102

MicroDCSXME102系列智能控制模塊特點如下：

MicroDCSXME102系列智能模塊外型體積小(安裝尺寸：100×112×23mm)，安裝方式采用的是導軌卡入式

(DIN35導軌),便于密集安裝。
性能更是:多重保護、隔離設計、抗干擾能力強、可靠性強。
MicroDCSXME102系列變送器是一種小型化導軌式安裝結構智能化儀表。它能夠輸入各種熱電偶、熱電阻、

電壓、電流、電阻信號，通訊、變送輸出，儀表帶有24VDC配電輸出，供兩線制變送器使用。儀表可實現

變送輸出、通訊通訊、配電輸出。
   儀表的RS485通訊功能采用地步接插件的形式，當現場有多臺此設備時，聯機更方便。
  外型體積小，產品采用導軌卡入式安裝方式，便于密集安裝。多重保護、隔離設計、抗干擾能力強、可靠性強。
XME系列智能PID控制模塊技術指標如下：

首先是輸入信號：

熱電偶：K、S、R、N、E、J、B、T、WR5-26 、 WR3-25、EA1、EU2 等

熱電阻：Pt100、Cu50、Cu53、BA1、BA2 等

電 壓：0～20mV、0～60mV、0～100mV、0～1V、0.2～1V（輸入阻抗≥ 5MΩ），0～5V、1～5V（輸入阻抗≥ 500K Ω）等

電 流：0～10mA（輸入阻抗≤ 500 Ω），0～20mA、4～20mA（輸入阻抗≤ 250 Ω）等

電 阻：0～80 Ω、0～400 Ω，三線制接線方式，要求三線電阻相等，且引線電阻小于18Ω

精   度：±0.2%F.S±1個字，自動對溫漂、時漂進行補償

其次是控制輸出：

電 壓：0～5V，1～5V（負載電阻≥200KΩ）。

電 流：0～10mA（負載電阻≤1000Ω）、4～20mA、0～20mA（負載電阻≤500Ω）等。

繼電器：觸點開關輸出，觸點容量220VAC/2A或24VDC/2A。

S S R驅動：驅動電壓為12VDC/30mA（用于驅動SSR固態繼電器）

通訊輸出：Rs485通訊接口，Modbus-RTU通訊協議

電流輸出負載能力：0~600Ω或0~250Ω(隔離模塊)

測量控制周期：0.5S ；

配電輸出：DC24V±1V(25mA)

隔離電壓：輸入-輸出：1500V，輸入-電源、 輸出-電源：1000V

工作環境：溫度，0~50℃；相對濕度≤80％RH

電    源：開關電源100～240vac（50Hz/60Hz），24VDC/AC±2V   功耗：≤ 2W

外觀顏色：白色
