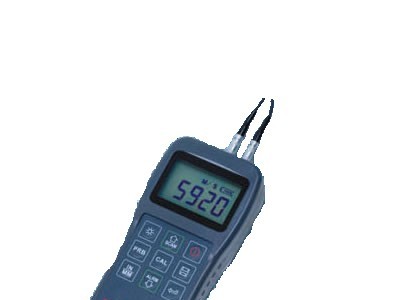

產品名稱: MT150超聲波測厚儀|鋼板厚度測厚儀|測厚儀
產品型號: MT150
簡單介紹
MT150超聲波測厚儀|鋼板厚度測厚儀|測厚儀MT150儀器是智能型超聲波測厚儀,采用的高性能、低功耗微處理器技術,基于超聲波測量原理,可以測量金屬及其它多種材料的厚度,并可以對材料的聲速進行測量。可以對生產設備中各種管道和壓力容器進行厚度測量,監測它們在使用過程中受腐蝕后的減薄程度,也可以對各種板材和各種加工零件作精確測量。本儀器可廣泛應用于石油、化工、冶金、造船、航空、航天等各個領域。
MT150超聲波測厚儀|鋼板厚度測厚儀|測厚儀的詳細介紹
MT150超聲波測厚儀|鋼板厚度測厚儀|測厚儀 MT150超聲波測厚儀
1 概述
MT150儀器是智能型超聲波測厚儀,采用的高性能、低功耗微處理器技術,基于超聲波測量原理,可以測量金屬及其它多種材料的厚度,并可以對材料的聲速進行測量。可以對生產設備中各種管道和壓力容器進行厚度測量,監測它們在使用過程中受腐蝕后的減薄程度,也可以對各種板材和各種加工零件作精確測量。本儀器可廣泛應用于石油、化工、冶金、造船、航空、航天等各個領域。
2 技術參數
顯示方法：高對比度的段碼液晶顯示,高亮度EL背光；
測量范圍：0.75～300mm（鋼中）,公制與英制可選擇；
聲速范圍：1000~9999 m/s：
分 辨 率：0.1mm
示值精度： ±（0.5%H+0.04）mm H為被測物實際厚度
測量周期：單點測量時4次/秒、掃描模式10次/秒；
存儲容量：可存儲20組（每組最多99個測量值）厚度測量數據。
工作電壓：3V（2節AA尺寸堿性電池串聯）
持續工作時間：約100小時（不開背光時）
外形尺寸：150×74×32 mm
整機重量：245g
3 主要功能
適合測量金屬(如鋼、鑄鐵、鋁、銅等)、塑料、陶瓷、玻璃、玻璃纖維及其他任何超聲波的良導體的厚度；
可配備多種不同頻率、不同晶片尺寸的雙晶探頭使用；
具有探頭零點校準、兩點校準功能, 可對系統誤差進行自動修正；
已知厚度可以反測聲速,以提高測量精度；
具有耦合狀態提示功能；
有EL背光顯示,方便在光線昏暗環境中使用；
有剩余電量指示功能,可實時顯示電池剩余電量；
具有自動休眠、自動關機等節電功能；
小巧、便攜、可靠性高,適用于惡劣的操作環境,抗振動、沖擊和電磁干擾；
4 工作原理
本超聲波測厚儀對厚度的測量,是由探頭產生超聲波脈沖透過耦合劑到達被測體,一部分超聲信號被物體底面反射,探頭接收由被測體底面反射的回波,精確地計算超聲波的往返時間,并按下式計算厚度值,再將計算結果顯示出來。
式中：
H－測量厚度；
v－材料聲速；
t－超聲波在試件中往返一次的傳播時間。
5 儀器配置
表1 儀器配置
序號 名稱 數量 備注
標準配置
1 主機1臺
2 標準探頭（5MHz） 1只
3 耦合劑 1瓶
4 ABS儀器箱 1只
5 隨機資料 1份
6電池倉工具 1把
可選配置
8粗晶探頭（2MHz）
9微徑探頭（7.5MHz）
10高溫探頭（5MHz）
表2 探頭選擇
名稱 型號 頻 率 (MHZ) 探 頭
直 徑 測量范圍 管徑 特性描述
粗晶探頭
N02
2
22mm
3.0mm～300.0mm（鋼）
40mm以下(灰鑄鐵HT200)
20
用于鑄鐵等粗晶材質的測量
標準探頭 N05
5
10mm
1.2mm～230.0mm（鋼）
Φ20mm×3.0mm
通用
標準探頭
N05/90°
5
10mm
1.2mm～230.0mm（鋼）
Φ20mm×3.0mm
通用
微徑探頭
N07
7
6mm
0.75mm～80.0mm（鋼）
Φ15mm×2.0mm
用于薄壁及小弧面的測量
高溫探頭
HT5
5
14mm
3～200mm （鋼）
30
用于溫度小于300℃的材料的測量
6 工作條件
環境溫度：操作溫度－20～＋50℃；存儲溫度：-30℃～＋70℃
相對濕度≤90％；
周圍環境無強烈振動、無強烈磁場、無腐蝕性介質及嚴重粉塵。
7 主顯示界面
儀器開機后會自動進入主顯示界面,如下圖所示：
耦合狀態：探頭與被測工件的耦合狀態
單位制式：MM、M/S（公制時）,或者IN、IN/μS(英制時)
電池電量：電池剩余電量顯示
信息顯示：顯示厚度測量值,以及簡單的操作提示信息。
