煤炭篩分設備,煤塊振篩機--大漢機械


品牌: 大漢
產品規格: 1020-2p
單價: 13500.00元/臺
起訂: 1 臺
供貨總量: 2000 臺
發貨期限: 自買家付款之日起 3 天內發貨
所在地: 河南 新鄉市
有效期至: 長期有效
最后更新: 2021-06-13 06:02
瀏覽次數: 780

公司基本資料信息
詳細說明


本品為1000mm(寬)x2000mm(長)兩層三個出料口碳鋼材質鐵質網架結構直線振動篩

     我廠生產的DZSF系列直線篩是與中國礦業學院聯合設計制造,多年來我廠工程技術人員廣泛聽取用戶反饋信息,不斷對產品設計進行改進,多次對技術參數進行優化。優異的產品質量和性能贏得了用戶的肯定和贊譽。     一、工作原理     DZSF系列直線振動篩為雙振動電機驅動。當兩臺振動電機做同步、反向旋轉時,其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消,在垂直于電機軸的方向疊為一合力,因此篩機的運動軌跡為一直線。兩電機軸相對篩面在垂直方向有一傾角,在激振力和物料自重力的合力作用下,物料在篩面上被拋起跳躍或向前作直線運動,從而達到對物料進行篩選和分級的目的。適用于粒度在0.074—5mm,含水量小于7%,無粘性的各種干式粉狀或顆粒狀物料的篩分。給料粒度不大于10mm.。     二、工作特點     該產品篩分精度高、處理量大、結構簡單、耗能少、噪音低、篩網使用壽命長、密封性好、無粉塵溢散、維修方便、可用于流水線生產中的自動化作業。     三、主要適用行業     該產品廣泛適用于化工、食品、塑料、醫藥、冶金、玻璃、建材、糧食、化肥、磨料、陶瓷等行業中干式粉狀物料的篩分。     四、型號說明D----------------------------------電機(振動源)Z----------------------------------直線(運轉軌跡)SF----------------------------------篩分機1020----------------------------------篩面尺寸(1000mm寬x2000mm長)2-------------------------------------兩層(兩層篩網三個出料口)P-------------------------------------(普碳鋼)鋼板材質     五、篩分原理     物料從給料機均勻地進入篩分機的進料口,在振動電機的激振下,向出料口方向邊跳動邊篩分,通過多層篩網篩分出數種產品和不合格的篩上、篩下物,分別從各自的出口排出,流入料倉或盛料筒.     六、主要技術參數和外形尺寸:
型    號 DZSF-520 DZSF-525 DZSF-530 DZSF-1020 DZSF-1025 DZSF-1030
公稱尺寸(mm) 500×2000 500×2500 500×3000 1000×2000 1000×2500 1000×3000
物料粒度(mm) 0.074--10 0.074--10 0.074--10 0.074--10 0.074--10 0.074--10
振次(次/分) 960 960 960 960 960 960
篩面傾角 0°-7° 0°-7° 0°-7° 0°-7° 0°-7° 0°-7°
振    幅 3—4.5 3—4.5 3—4.5 3—4.5 3—4.5 3—4.5
層    數 1--6 1--6 1--6 1--6 1--6 1--6
功率(kw) 2×(0.4-0.75) 2×(0.4-0.75) 2×(0.4-0.75) 2×(0.4-1.1) 2×(0.4-1.1) 2×(0.4-1.5)

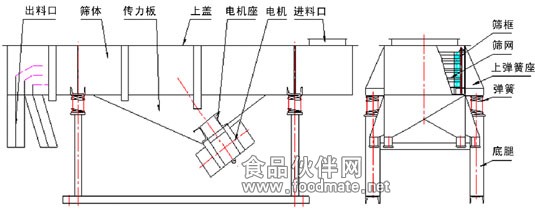

     七、結構說明     本篩機主要由篩箱、篩框、篩網、振動電機、電機臺座、減振彈簧、支架等組成。1、篩箱:由數種厚度不同的鋼板焊制而成,具有一定的強度和剛度,是篩機的主要組成部分。2、篩框:由松木或變形量較小的木材制成,主要用來保持篩網平整,達到正常篩分。3、篩網:有低碳鋼、黃銅、青銅、不銹鋼絲等數種篩網。4、振動電機(使用與維修方法詳見振動電機使用說明書)。5、電機臺座:安裝振動電機,使用前連接螺釘必須擰緊,特別是新篩機試用前三天、必須反復緊固,以免松動造成事故。6、減振彈簧:阻止振動傳給地面,同時支持篩箱的全部重量,安裝時,彈簧必須垂直與地面。7、支架:由四個支柱和兩個槽鋼組成,支持著篩箱,安裝時支柱必須垂直與地面,兩支柱下面的槽鋼應相互平行。
     八、安裝調試與使用該設備應固定在地基上,由預埋螺栓固定。如不打地基,應在工作臺與設備機座之間敷設防振橡膠板,在使用前必須給設備配置安全可靠的接地保護線.。注意:設備安裝到位后,開機前必須將運輸時用來固定篩體和機座的裝置拆掉。新篩機安裝好以后,應按以下要求檢查:1、檢查振動電機繞組對地的絕緣電阻,若<20MΩ必須烘干后方能使用。2、篩體和機座上、下彈簧座圈上,彈簧應完全垂直嵌入彈簧座圈,以保證篩體平衡,篩機的振動部分切勿與機外其它物體有任何硬性連接或接觸。3、閉合電源開關,確認振動電機同步反向旋轉,進行10-20分鐘空運轉,設備在運行時如有異常聲音,應迅速關機進行檢查處理。設備運轉正常后,可將少量需篩分的物料通過進料口設入篩機內,確認物料向出料口方向行進,然后逐漸增加到所需和所能承受的給料量。4、篩分物料時,應在進料口將物料均勻投入,保證篩面上的物料均勻分布。物料下落時,不得有大的沖擊,以免損壞篩網,特殊情況下(如物料粒度相差懸殊大、物料比重大等)應在進料口上加一層較粗的篩網作緩沖。5、用戶可根據篩機的層數,物料比重不同來增減篩機的激振力(通過調節振動電機兩端偏心重錘的夾角來增減激振力),使篩機達到的篩分效果。6、設備在停機時產生瞬間的共振區,此時振幅和噪聲會明顯增大,屬正?,F象,設備在開停機前,篩面上不得有存留物料,篩網需經常檢查是否張緊、破損,如有破損要即時更換。
