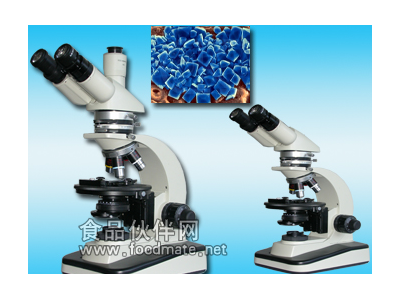

高清晰偏光顯微鏡LW200LPT/B

高清晰LW200LPT/B偏光顯微鏡技術參數

一．規格

1.放大率

T（三目）B（雙目）
目鏡 4X 10X 40X 100X
物鏡 10X 40X 100X 400X 1000X

2.數值孔徑、工作距離、線視場
物鏡 4X 10X 40X 100X
數值孔徑 0.1 0.25 0.65 1.25
工作距離 13.74 3.258 0.632 0.221
目鏡 10X
視場直徑 20mm

3.組件參數：
PL高眼點目鏡：10X/20mm
無窮遠半平場無應力物鏡4X、10X、40X、100X（Oil）
無窮遠無應力 R/C目鏡筒1X
無窮遠無應力 CCD適配鏡 0.44
勃氏鏡筒（勃氏鏡插片）
λ、λ/4、石膏、石英楔子
物鏡測微尺0.01mm
可調PL高眼點分劃目鏡： 10X/20mm,格值0.1 mm
濾色片：藍、綠、黃
工作臺移動尺：X、Y 40mm/30mm
4.其他參數：
拉索透鏡NA 1.25
圓工作臺旋轉范圍 360°
游標讀數值 6’
工作臺升降范圍:粗動 20mm
微動格值 0.002mm
起偏器旋轉范圍 90°
鹵素燈 12V20W亮度可調
電壓 85V-265V

二、LW200PB/T偏光顯微鏡的開箱與安裝
1.儀器分置在上下兩個泡沫箱內
1.1下層箱內裝有主機架、物鏡、濾色片、箱表面的凹槽內裝有電源線、儀器罩、備用燈泡、物鏡油
1.2上層箱內裝有目鏡筒、10X目鏡、10X可調帶尺目鏡、網格目鏡座、目鏡眼罩、扳手、箱表面一側凹槽內裝有驗偏器座，另一側凹槽內裝有補償器插片、工作移動尺、工作臺壓簧片、物鏡調中螺桿、物鏡測微尺、篷房
2.安裝
2.1從下層箱內取出主機架，放在欲置工作臺上，在物鏡轉換器內順時針依次裝上4X、10X、40X、100X物鏡，并連上電源線。
2.2從上層箱外一側凹槽內取出驗偏器座置于主機頂端和驗偏器座內，用固緊螺要鎖緊。
2.3從上層箱內取出目鏡筒置于驗偏器頂座內用固緊螺釘鎖緊，裝上目鏡和眼罩。
2.4從上層箱外另一側凹槽內取出工作臺移動尺或壓簧片裝在主機圓形工作臺螺孔內。
