SNH210R46U12.1W2

SNH210R46U12.1W2高線粗軋稀油潤滑站螺桿泵預精軋稀油潤滑站  1.3.1 主油泵型號：HSNH440-54(2臺)，公稱壓力：0.63MPa，流量：570L/min。 1.2.2 主電機型號：Y160L-4(2臺)，功率：15KW，轉速：1460rpm 1.2.3 ，冷卻器型號：VT20PHL/CDL-10，冷卻總面積：33.8m2。 1.2.4 油箱容積：20m3(2個)

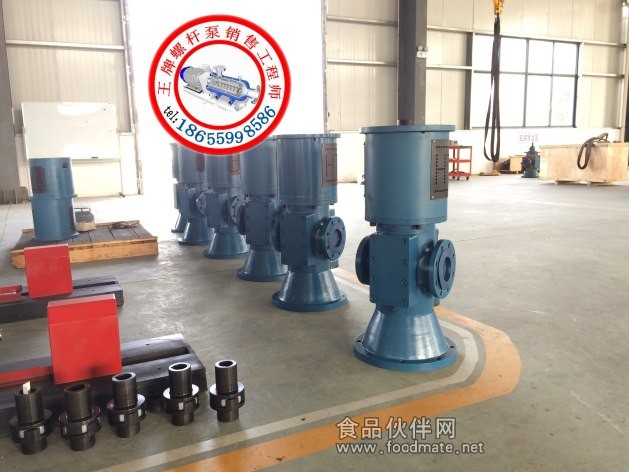

SN、SNH、SNS、SNF系列三螺桿泵

 適用范圍

?主要用于輸送中低黏度的潤滑性液體,在工業生產中常作為液壓泵、潤滑泵、輕燃油泵、輸送泵。

性能參數（在轉速1450r/min，運動黏度n：75㎜2/s）

?流量Q：26 -3000 l/min工作壓力：4.0MPa。

安裝形式

?部件組合系列化,有底板式（SNH）、支架式（SNF）、柱腳式（SNS）多種結構。可用于臥式、法蘭式和立式安裝，泵進出口方向可左右更換。

?具有自吸能力。

?可根據用戶特殊要求進行專門設計、生產。

?規格型號

SN40系列

SNH40R38U12.1W21 SNF40R38U12.1W21 SNS40R38U12.1W21 SN40R38U12.1W21

SNH40R46U12.1W21 SNF40R46U12.1W21 SNS40R46U12.1W21 SN40R46U12.1W21

SNH40R54U12.1W21 SNF40R54U12.1W21 SNS40R54U12.1W21 SN40R54U12.1W21

SN80系列

SNH80R36U12.1W21 SNF80R36U12.1W21 SNS80R36U12.1W21 SN80R36U12.1W21

SNH80R42U12.1W21 SNF80R42U12.1W21 SNS80R42U12.1W21 SN80R42U12.1W21

SNH80R46U12.1W21 SNF80R46U12.1W21 SNS80R46U12.1W21 SN80R46U12.1W21

SNH80R54U12.1W21 SNF80R54U12.1W21 SNS80R54U12.1W21 SN80R54U12.1W21

SN120系列

SNH120R42U12.1W21  SNF120R42U12.1W21  SNS120R42U12.1W21  SN120R42U12.1W21

SNH120R46U12.1W21  SNF120R46U12.1W21  SNS120R46U12.1W21  SN120R46U12.1W21

SNH120R54U12.1W21  SNF120R54U12.1W21  SNS120R54U12.1W21  SN120R54U12.1W21

SN210系列

 SNH210R40U12.1W21  SNF210R40U12.1W21  SNS210R40U12.1W21  SN210R40U12.1W21

 SNH210R46U12.1W21  SNF210R46U12.1W21  SNS210R46U12.1W21  SN210R46U12.1W21

 SNH210R54U12.1W21  SNF210R54U12.1W21  SNS210R54U12.1W21  SN210R54U12.1W21

SN280系列

 SNH280R43U12.1W21  SNF280R43U12.1W21  SNS280R43U12.1W21  SN280R43U12.1W21

 SNH280R46U12.1W21  SNF280R46U12.1W21  SNS280R46U12.1W21  SN280R46U12.1W21

 SNH280R54U12.1W21  SNF280R54U12.1W21  SNS280R54U12.1W21  SN280R54U12.1W21

SN440系列

 SNH440R40U12.1W21  SNF440R40U12.1W21  SNS440R40U12.1W21  SN440R40U12.1W21

 SNH440R42U12.1W21  SNF440R42U12.1W21  SNS440R42U12.1W21  SN440R42U12.1W21

 SNH440R46U12.1W21  SNF440R46U12.1W21  SNS440R46U12.1W21  SN440R46U12.1W21

 SNH440R54U12.1W21  SNF440R54U12.1W21  SNS440R54U12.1W21  SN440R54U12.1W21

SN660系列

 SNH660R40U12.1W21  SNF660R40U12.1W21  SNS660R40U12.1W21  SN660R40U12.1W21

 SNH660R44U12.1W21  SNF660R44U12.1W21  SNS660R44U12.1W21  SN660R44U12.1W21

 SNH660R46U12.1W21  SNF660R46U12.1W21  SNS660R46U12.1W21  SN660R46U12.1W21

 SNH660R51U12.1W21  SNF660R51U12.1W21  SNS660R51U12.1W21  SN660R51U12.1W21

 SNH660R54U12.1W21  SNF660R54U12.1W21  SNS660R54U12.1W21  SN660R54U12.1W21

SN940系列

 SNH940R42U12.1W21  SNF940R42U12.1W21  SNS940R42U12.1W21  SN940R42U12.1W21

 SNH940R46U12.1W21  SNF940R46U12.1W21  SNS940R46U12.1W21  SN940R46U12.1W21

 SNH940R50U12.1W21  SNF940R50U12.1W21  SNS940R50U12.1W21  SN940R50U12.1W21

 SNH940R54U12.1W21  SNF940R54U12.1W21  SNS940R54U12.1W21  SN940R54U12.1W21

SN1300系列

 SNH1300R38U12.1W21  SNF1300R38U12.1W21  SNS1300R38U12.1W21  SN1300R38U12.1W21

 SNH1300R42U12.1W21  SNF1300R42U12.1W21  SNS1300R42U12.1W21  SN1300R42U12.1W21

 SNH1300R46U12.1W21  SNF1300R46U12.1W21  SNS1300R46U12.1W21  SN1300R46U12.1W21

 SNH1300R54U12.1W21  SNF1300R54U12.1W21  SNS1300R54U12.1W21  SN1300R54U12.1W21

SN1700系列

 SNH1700R42U12.1W21  SNF1700R42U12.1W21  SNS1700R42U12.1W21  SN1700R42U12.1W21

 SNH1700R46U12.1W21  SNF1700R46U12.1W21  SNS1700R46U12.1W21  SN1700R46U12.1W21

 SN2200系列

 SNH2200R42U12.1W21  SNF2200R42U12.1W21  SNS2200R42U12.1W21  SN2200R42U12.1W21

 SNH2200R46U12.1W21  SNF2200R46U12.1W21  SNS2200R46U12.1W21  SN2200R46U12.1W21

 SN2900系列

 SNH2900R40U12.1W21  SNF2900R40U12.1W21  SNS2900R40U12.1W21  SN2900R40U12.1W21

 SNH2900R46U12.1W21  SNF2900R46U12.1W21  SNS2900R46U12.1W21  SN2900R46U12.1W21

 SN3600系列

 SNH3600  SNF3600  SNS3600  SN3600

SNH3600R40U12.1W21  SNF3600R40U12.1W21  SNS3600R40U12.1W21  SN3600R40U12.1W21

SNH3600R46U12.1W21  SNF3600R46U12.1W21  SNS3600R46U12.1W21  SN3600R46U12.1W21

維護規程  2.1  油箱油位必須控制在1/3~2/3油標處。  2.2  系統中的油質應保持清潔，其污染等級應達到NSA9~10級。 2.3  定期定時化驗和更換潤滑油，清洗過濾器。  2.4  潤滑系統油溫控制在40±2℃,當油溫≤20℃時，加熱器工作；當油溫加熱至40℃，停止加熱；當油溫等于45℃時，冷卻系統工作，油溫≤35℃，冷卻系統停止工作。 2.5  壓力必須控制在0.4～0.6MPa之間。  2.6  過濾器進出口壓差不能超過0.2MPa，如超過壓力繼電器調定值，系統發出報警信號，此時可不停機，轉換工作網筒，并清洗或更換過濾器。  2.7  啟動前進油口閥門要全部打開，且手動盤車，轉動自如，無卡滯現象。 2.8  對易損件要備齊，且送到現場擺放整齊。 2.9  檢查各密封處及管接頭是否有泄漏現象。  2.10  檢查出口壓力表是否平穩，指針應無擺動現象。 2.11  檢查油泵聲音是否正常。  2.12  檢查油泵軸承溫度是否＜65℃。  2.13  檢查各地腳螺栓是否齊全，有無松動。  2.14  每一小時對稀油潤滑站的設備及各儀表、密封處進行檢查，并作好記錄。
