高鋁球·氧化鋁球·氧化鋁研磨桶

高鋁球·氧化鋁球·氧化鋁研磨桶

nnecttype="rect" gradientshapeok="t" o:extrusionok="f">

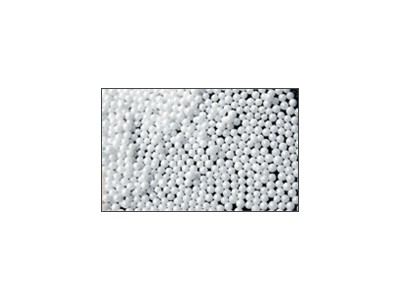

    高鋁球是氧化鋁球的一個(gè)類(lèi)別，由于其氧化鋁含量較高而被簡(jiǎn)稱為高鋁球。高鋁球根據(jù)氧化鋁含量又可細(xì)分為90、92、95、99等系列。高鋁球由于其具有高強(qiáng)度、高硬度、高耐磨性，比重大、體積小、耐高溫、耐腐蝕、無(wú)污染等優(yōu)異特性而被廣泛的運(yùn)用于不同類(lèi)型的陶瓷、瓷釉、玻璃、化工等等工廠的厚硬材質(zhì)精加工和深加工。

 以92%含量的高鋁球?yàn)槔浔戎?密度)應(yīng)該達(dá)到3.60以上，氧化鋁含量達(dá)到91.5%以上，含鐵低。同樣的原料，同樣的配方，同樣的燒成溫度下，原料研磨后的粉料細(xì)度越小，則比重越高，耐磨性越好。高鋁球的比重主要受粉料和燒成影響，燒生（燒不熟）、粉料過(guò)粗、加了雜料等因素會(huì)導(dǎo)致球石的比重不夠。比重低的球石不耐磨，易開(kāi)裂，但比重高也不能代表球石一定耐磨，因?yàn)檫^(guò)度燒結(jié)的球石也可以達(dá)到較高的比重。

 球石重要的質(zhì)量體現(xiàn)是耐磨性，有些檢測(cè)機(jī)構(gòu)也能做磨耗的測(cè)驗(yàn)，但數(shù)據(jù)僅供參考，因?yàn)閷?shí)驗(yàn)室做檢測(cè)的環(huán)境條件和生產(chǎn)中的環(huán)境是有很大區(qū)別的，首先檢測(cè)是水磨的，而很多廠家都是干磨用；其次檢測(cè)的很多時(shí)候是沒(méi)有放入其他原料的，只是球石和球石之間摩擦，而實(shí)際生產(chǎn)過(guò)程中是要加入各種原料的。

 高鋁球的使用者以陶瓷廠為主，目前有數(shù)據(jù)顯示，使用鵝卵石（天然球石）+10%高鋁球（φ35MM）研磨稀泥，對(duì)比只用鵝卵石，能縮短１５％的研磨時(shí) 間；使用中鋁球+30%高鋁球（φ35MM）研磨稀泥，對(duì)比只用中鋁球，能縮短30%左右的研磨時(shí)間，單純以節(jié)省下來(lái)的電費(fèi)計(jì)算，大概2年時(shí)間就能把因?yàn)槭褂酶咪X球而高出的成本“省”回來(lái)。有個(gè)別廠家的報(bào)告顯示，全部用高鋁球代替原來(lái)的天然球石，產(chǎn)量大約是原來(lái)的3倍。用高鋁球研磨原料，不僅能節(jié)省電費(fèi)，提高產(chǎn)量，而且提高機(jī)械使用效率，對(duì)機(jī)械設(shè)備有很大的保護(hù)作用。

 除陶瓷行業(yè)外，石英、化工等行業(yè)也在陸續(xù)嘗試、使用高鋁球進(jìn)行生產(chǎn)。其中石英廠主要用于生產(chǎn)硅微粉，實(shí)踐證明，如生產(chǎn)325目的硅微粉，用高鋁球替代石英球研磨，能顯著提高產(chǎn)量和產(chǎn)品的質(zhì)量，如白度、均勻度等，而且由于損耗速度沒(méi)有石英球快，就省下了添加球石的人力和時(shí)間成本。目前使用高鋁球遇到的主要問(wèn)題是，高鋁球由于其硬度高，脆性也大，干磨容易造成球石開(kāi)裂、球石表面坑坑洼洼，從而導(dǎo)致磨耗非常高的現(xiàn)象，現(xiàn)在只能用出廠前對(duì)球石進(jìn)行拋光的方法，挑出開(kāi)裂或磨耗高的球石，盡量減少顧客的損失。

友情提示:不同要求的物料,所使用的襯套材料和磨破介質(zhì)材料是不一樣的,為保證整機(jī)性能及振磨產(chǎn)品質(zhì)量,振動(dòng)磨機(jī)襯套和磨破介質(zhì)專料。另我公司可根據(jù)用戶需要訂做各種型號(hào)參數(shù)的振動(dòng)磨。

責(zé)權(quán)聲明：
