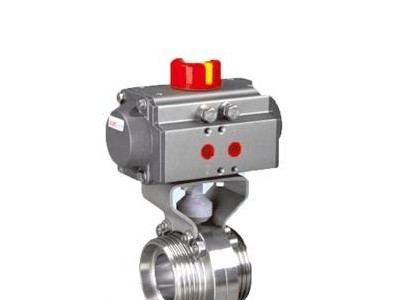

衛生級氣動外螺紋蝶閥,衛生級氣動蝶閥

氣動衛生級蝶閥工作原理：

    衛生級氣動蝶閥既可通過一個氣動頭進行遙控操作，也可以通過一個手柄進行手動操作。 執行器有三種標準款型，即常閉（NC）型，常開（NO）型和空氣/空氣（A/A）型。執行器將一個活塞的軸向運動轉換為閥門軸的90°旋轉運動。當閥門體內的圓形蝶片接觸到蝶閥的密封圈上時，執行器的扭矩增大，關閉閥門選擇不同的手動操作用的手柄可將閥門機械式鎖定在開啟,關閉,中間或其它的位置上。實現對流量進行調節。

氣動衛生級蝶閥執行機構：

采用新型系列GT型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。

1、齒輪式雙活塞，輸出力矩大，體積小。

2、氣缸選用鋁金材料，重量輕、外形美觀。

3、可在頂部、底部安裝手動操作機構。

4、齒條式連接可調節開啟角度、額定流量。

5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。

6、IS05211標準連接為產品的安裝更換提供了方便。

7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。

氣動衛生級蝶閥閥體參數

氣動衛生級蝶閥安裝方式：

1、本閥門安裝前，應將管道及閥門清洗干凈，密封面處不得有劃傷痕和污物，以免產生內漏或減少產品的使用壽命。

2、安裝時須仔細核對卡箍連接型號是否一致，焊接外徑是否符合標準，卡箍與該閥連接處應安裝密封圈，使該閥與管道連接密封可靠。 水平管道、垂直管道均可安裝。

3、該閥安裝完成通入壓力介質時，轉動手柄90°檢查內外密封，如無滲漏現象，即可投入正常使用。

4、使用過程中如發現蝶閥關閉時，內部仍有滲漏現象，須更換密封圈，重新正確安裝后再投入使用。

5、該蝶閥一般用于接通及斷開介質，也可以用于調節流量，但不要將該閥安裝于要求嚴格調節介質流量大小的系統中。

氣動衛生級蝶閥特點：

1、蝶閥橡膠密封圈與閥板均采用進口件，保證了蝶閥的使用性能和使用壽命。

2、采用高精度數控車床精車閥體，保證了蝶閥可靠的互換性，免去了因更換橡膠而不能保證其使用性能的麻煩。

3、閥桿鑲裝尼龍軸套，減小了磨擦力因而開啟靈活輕松。

4、鋼件均采用不銹鋼制作，橡膠采用食品橡膠，衛生質量高。

5、閥體通徑與管道內徑等徑，開啟時窄而呈流線型的閥板與流體方向一致，流量大而阻力小，無物料積聚。

6、手柄采用扳動式和拉動式，均為不銹鋼，可承受較大操作力矩，不易扳斷。

7、開閉范圍為0~90度，可固定于每隔15度的位置上，具有可調性，且開閉迅速，操作方便。

8、閥體均采用可拆連接，結構簡單，維修方便。

9、造型輕巧美觀，表面光亮而不粘塵，無毛刺扎手。

10、經過嚴密的強度和密封試驗，保證質量。

11、抽樣進行不低于30000次的疲勞壽命試驗，保證了其使用壽命。

12、可替代進口產品。
