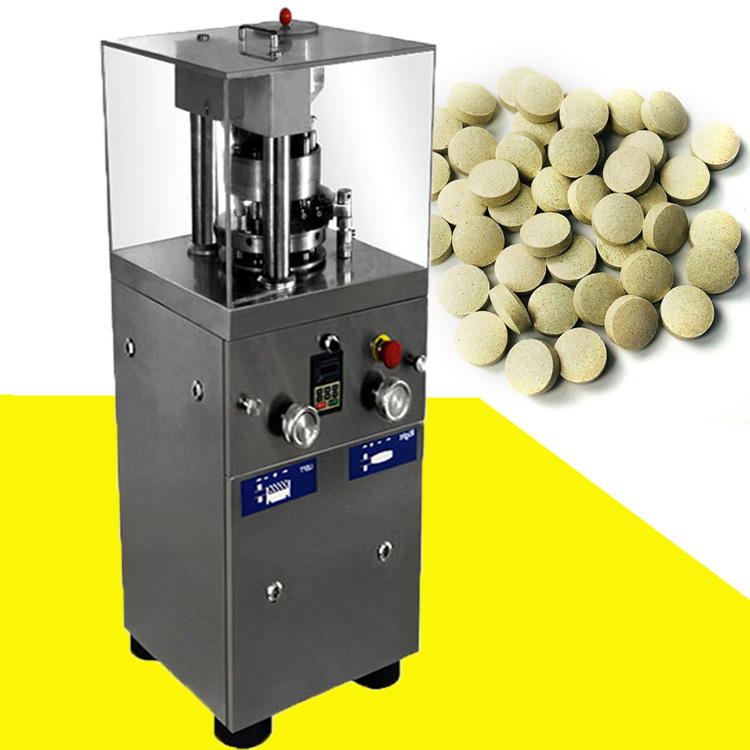

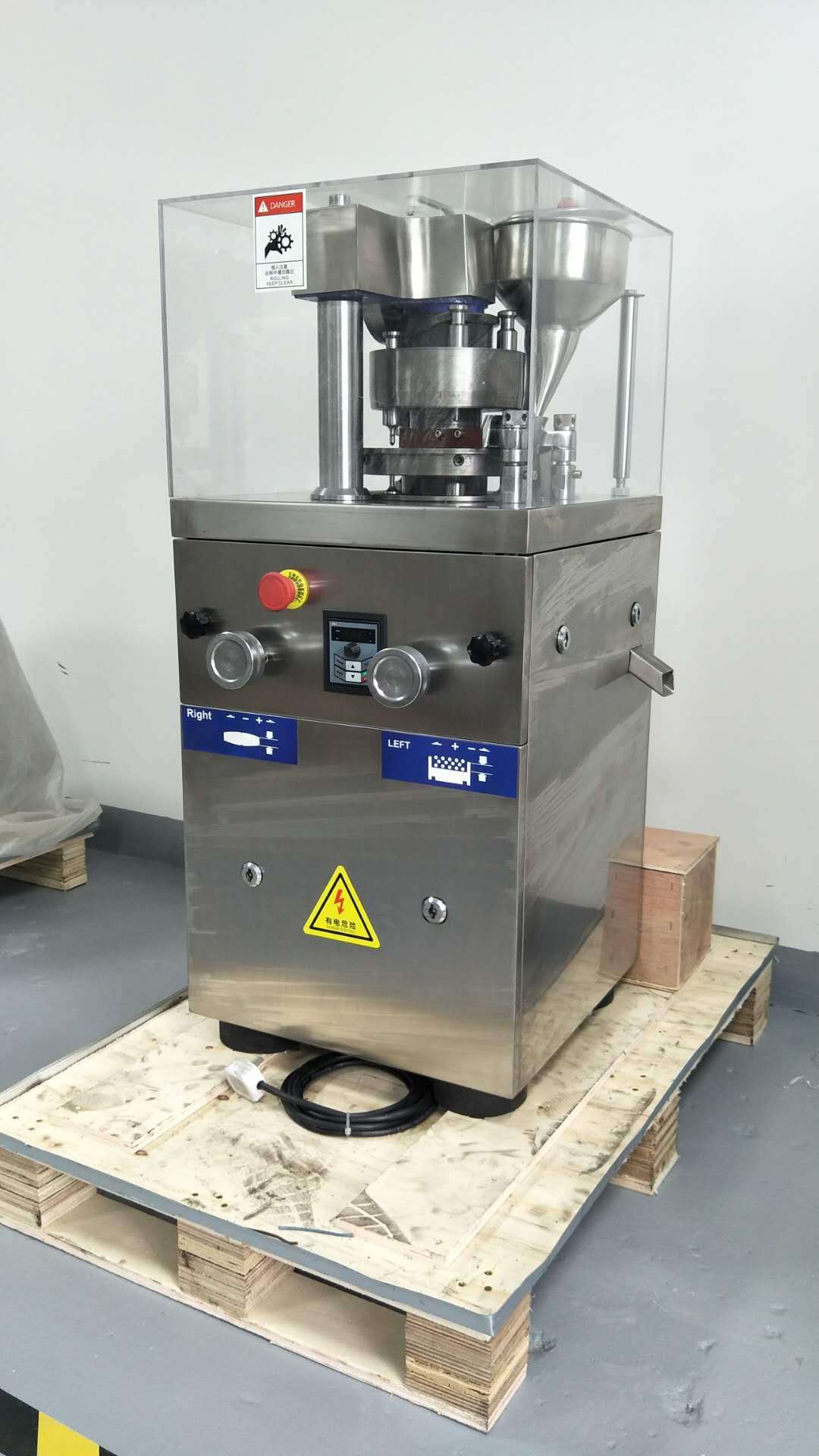

廣州ZP579旋轉式壓片機 晨雕中藥/西藥片壓片機

 廣州ZP579旋轉式壓片機 晨雕中藥/西藥片壓片機

旋轉式壓片機介紹：

廣州晨雕機械生產的旋轉式壓片機是一種自動旋轉、連續壓片的壓片機，配有過載保護裝置，當壓力過載時，能自動停機。此種壓片機提高了片劑密度的均勻性，減少了裂片，松片現象,外圍罩殼為全封閉式，采用不銹鋼材質，轉臺表面經過特殊處理，能保持表面光澤與防止交叉污染，符合GMP要求。本機機器振動小，噪聲低，耗能少，效率高和片劑重量準確，是目前國內很受歡迎的一種壓片機。

旋轉式壓片機結構：

1 轉臺結構：轉臺是本機工作的主要執行件。有上、下軸承組件、主軸、轉臺等主要零件構成。主軸支撐在軸承上，由蝸輪副傳動，花鍵連接，傳動主軸，使轉臺旋轉工作。

2 軌道機構：軌道有上軌道和下軌道組成的圓柱凸輪和平面凸輪，是上、下沖桿運動的軌跡。上軌道由上沖上行軌、上沖下行軌、上沖上平行軌、上沖下平行軌、壓下路軌等多塊軌道組成。它們分別緊固在上軌道盤上。下軌道由下沖上行軌、下沖下行軌和充填軌組成。它們分別安裝在下軌道座上。

3 充填調節裝置：充填調節用于調節片劑重量。充填調節機構裝置在主體的內部，在主體的平面上可觀察到月形的充填軌，它由螺旋的作用而上升或下降來控制充填量，轉動圓盤調節時，順時針充填量減少，反之加大。

4 片厚(壓力)調節裝置：通過調節下壓輪上下，來調節片厚(壓力)。下壓輪裝在主體的槽內，它套在偏心軸上，外端連接在手輪上，當外部手輪調節時，偏心軸帶動壓輪上升和下降，即調節片厚(壓力)，借以控制片劑的厚度和硬度，上壓輪上下調節也可作為調節裝置，但在一般情況下不調。

5 加料裝置；該裝置由加料斗、調節螺釘、加料器等部分組成。加料器為月形柵式加料器，它安裝在轉臺上。加料器與轉臺工作面間隙及料斗的高度根據顆粒的流動性進行調節。

6 傳動裝置：該機的傳動部分是由電動機、同步帶輪及蝸輪減速箱、試車手輪等組成。電動機安裝在底版的電機座上，電機啟動后，通過一對同步皮帶將動力傳遞到減速蝸輪副上。電動轉速是通過交流變頻無級調速來調節的。打開兩側或后門，可直接觀察并接觸帶這些零件。

7 罩殼部分：該機外殼為全封閉，符合GMP 要求。上半部分有四扇視窗圍城，便于清掃和維修。下半部分有不銹鋼門封閉，在一般情況下是鎖緊關閉的，只有在維修和安裝沖模時才打開此門。機器的正面安裝一操作臺。壓片室與機器傳動部分由不銹鋼圍罩隔開，保證壓片室清潔及保護傳動零件免受粉末污染、腐蝕。

主要用途:
本機是一種單壓式自動旋轉,連續壓片的機器,將顆料狀原料壓制成各種片劑。它主要用于制藥業的片劑生產，同時適用于化工、食品、電子等工業部門。外圍罩殼為全封閉形式，材料采用不銹鋼，內部臺面用不銹鋼材料，轉臺表面經過特殊處理，能保持表面光澤與防止交叉污染，符合GMP要求。裝有透明玻璃的門窗，能清楚觀察壓片的狀態，并且能全部打開，易于內部清理和保養。所有控制器和操作件均布局合理。采用無級變頻調速裝置進行電氣調速，操作方便，轉動平穩，安全準確。所有的傳動裝置均布置在機器內部，保持機件清潔。本機配有電磁制動電動機和其它安全保護裝置，運行時也能調整與操作。

安裝調整和使用

1、沖模的安裝與調整：

1.1沖模安裝前準備工作：拆下料斗、加料器。打開右門，轉動手輪清潔轉臺工作面、模孔和所需安裝的沖模。旋轉壓力調節收輪，將壓力調小。拆下下沖裝卸軌。

1.2中模的安裝：將轉臺上中模緊固螺釘旋出轉臺外圓1毫米左右，注意與吸粉嘴等部件不要相碰，勿使中模裝入時與螺釘的頭部相碰為宜。中模裝置較緊，放置時要平穩，將打棒穿入上沖孔，然后輕輕打入。中模進入模孔后，其平面不高出轉臺平面為合格，然后將螺釘緊固。

1.3上沖的安裝：*先將嵌舌拆下，然后將上沖桿插入孔內，用大拇指和食指旋轉沖桿，檢驗頭部進入中模上下滑動的靈活性，無卡阻現象為合格。再轉動手輪*沖桿頸部接觸平行軌。上沖桿全部裝畢，將嵌舌裝上。

1.4下沖的安裝：按上沖的方法安裝，裝畢將下沖裝卸軌裝上。

1.5式運行：全套模具裝畢，轉動手輪，使轉臺旋轉2周，觀察上下沖桿進入中模孔及在軌道上運行情況。無卡阻和碰撞現象為合格。要注意到頂部(即出片處)，應高出轉臺工作面0.1～0.3毫米。關閉所有門、開動電動機，空轉2分鐘，待運轉平穩后方可使用。

2、加料器的安裝與調整：將加料器裝在加料器支撐架上，然后將滾花螺釘擰上，再調整調節螺釘，使加料器底面與轉臺工作臺面之間間隙為0.05～0.1毫米，擰緊滾花螺釘，再調整刮粉板高低，使底平面與轉臺工作面平齊。將螺釘擰緊。

3、充填量的調節：充填調節由安裝在機器前面右邊的調節手輪控制手輪邊上有指示標志。當手輪按順時針方向旋轉時，充填量減少，反之增加。調節時應注意加料器中有足夠的顆粒，同時調節壓力使片子有足夠的硬度，以便稱量。

4、片劑厚度(壓力)調節：片劑厚度(壓力)調節是由安裝在機器前面左邊的調節手輪控制，手輪邊上有指示標志。當手輪按逆時針方向旋轉時，片劑厚度降低(壓力增大)，反之片劑厚度增加(壓力減小)。當充填量調定后，檢查片劑的厚度及硬度，再作適當的微調，直*合格。

5、輸粉量的調整：當充填量調妥后，調整顆粒的量。*先松開斗架側面的螺釘，再旋轉斗架上調整螺釘，調節料斗口與轉臺工作面距離，其距離一般觀察加料口內顆粒的積貯量勿外溢為合格。調整后，將螺釘旋緊。

6、速度的選擇：調節速度方法比較簡單，只要旋轉調節旋鈕，順時針為轉速增加，反之速度減低。關鍵是速度的選擇，對機器使用壽命、片重、片劑的質量有直接影響。由于顆粒的性質、黏度、含水量、顆粒的粒徑分布以及片徑大小，壓力不同，故不能作統一的定，只能根據實際情況及技術人員經驗來確定。但一般情況，若壓制礦物、植物纖維含量大、大片徑、粘性差的物料，宜采用低使壓片。速度一般不超過25轉/分。反之，如果壓制粘性、流動性好、小片徑、易成的顆粒，可以選擇較高速度。壓片速度可通過試壓、調整得到。建議持續壓片時的轉速不超過額定轉速的80%。
