| 自力式壓差控制閥主要技術參數 |
|
|
| 型號 | 公稱壓力 | 殼體試驗壓力 | 壓差控制范圍 | |
| 定壓差型 | 可調壓差型 | |||
| ZYC-16-H3T | 1.6MPa | 2.4MPa | 10KPa20KPa30KPa | 10-30KPa |

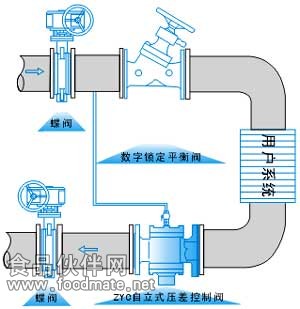

| 自力式壓差控制閥結構簡圖 |
|
|
|
| 自力式壓差控制閥主要外形安裝尺寸： |
| DN(mm)L | 連接方式110 | L(mm)110 | H(mm) | 流量(M3/h) | 適用介質 | 介質溫度 | 主要零件材料 | |
| 定壓差型 | 可調壓差型 | |||||||
| 15 | 螺紋 | 110 | 95 | 145 | 0.2-1 | 水 | 0-100℃ | 閥體,上蓋和下蓋為鑄鐵閥芯為銅膜片為尼龍強化橡膠彈簧為不銹鋼 |
| 20 | 110 | 110 | 150 | 0.3-1.5 | ||||
| 25 | 115 | 130 | 165 | 0.5-2 | ||||
| 32 | 法蘭 | 130 | 140 | 190 | 1-4 | |||
| 40 | 200 | 190 | 340 | 1.5-6 | ||||
| 50 | 215 | 205 | 355 | 2-8 | ||||
| 65 | 230 | 240 | 390 | 3-12 | ||||
| 80 | 275 | 300 | 500 | 5-20 | ||||
| 100 | 290 | 350 | 550 | 10-30 | ||||
| 125 | 310 | 380 | 580 | 15-45 | ||||
1.自力式壓差控制閥選用主要控制參數為：公稱直徑、壓差控制范圍、設計公稱壓力、介質允許溫度范圍、控制精度等。屬動態平衡閥。
2. 對變流量水系統，在其中某兩點要求壓差恒定的位置，安裝自力式壓差控制閥，即可消除該被控系統內部用戶進行流量調節引起的干擾，也可消除外部網路壓力波動對被控系統的干擾，使被控系統在較穩定的工況下運行，達到保證供暖（空調）質量和節約能源的目的。
3. 在動態控制的管網系統中，如末端為變流量系統，應設置自力式壓差控制閥，以保證被控系統始終在額定壓差下正常工作。
4. 變流量系統的水平支、干管入口處以及在安裝有溫控閥或調節閥等的動態系統的支、干管入口處，安裝自力式壓差控制閥可使被控環路供、回水管之間的壓差保持恒定。
5. 應按照通過流量和工作壓差范圍來選擇自力式壓差控制閥（注意：由于多數產品的工作壓差范圍比較窄，如果超出了工作范圍，就將失去控制作用），而不應直接按照管徑選擇閥門規格。
6. 室內供暖為雙管系統的計量收費系統，熱力入口應設自力式壓差控制閥。兩端壓差不宜大于100kPa，不應小于8kPa。
7. 如壓差控制閥的實際工作壓差超出產品工作壓差范圍，應采用等其它調節設備進行初調節。
8. 通常自力式壓差控制閥沒有關斷功能，需要增設關斷閥門。
9. 要注意防止水中的雜質阻塞閥門的毛細管或膜盒部件，必要時閥前設水過濾器。
