風速風量測量裝置

nnecttype="rect" gradientshapeok="t" o:extrusionok="f">一、概述

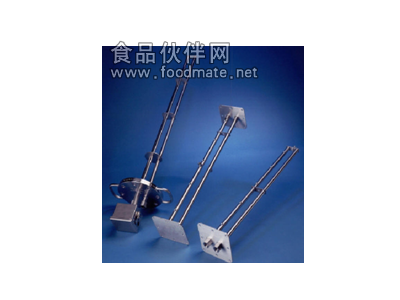

LG-FDS防堵風速風量測量裝置是基于S形畢托管測量原理，測量裝置安裝在管道上，其探頭插入管內測的管道的總壓與靜壓差從而得到流速及流量的。

二、測量原理

LG-FDS防堵風速風量測量裝置是基于S形畢托管測量原理，當管內有氣流流動時，迎風面受氣流沖擊，在此處氣流的動能轉換成壓力能，因而迎面管內壓力較高，其壓力稱為“全壓”，背風側由于不受氣流沖壓，其管內的壓力為風管內的靜壓力，其壓力稱為“靜壓”，全壓和靜壓之差稱為差壓，其大小與管內風速有關，風速越大，差壓越大；風速小，差壓也小，風速與差壓的關系符合伯努利方程。

三、特點

1、 S型防堵塞結構設計確保在管道介質濃度大于50%的工況下，測速裝置長期運行不會出現堵塞現象。

2、 壓力損失極小，大大降低風機電耗，節能效果明顯。

3、 核心部件采用耐磨材質特殊制造，確保連續使用一個大修周期以上。

4、 準確穩定的信號輸出，良好的線性及復現性。

5、 采用多點網格法測量大尺寸管道，等截面多點布置精確測量氣體流速。

6、 直管段要求很低。 在1.5D的直管段的工況下，仍可保證線性與精度。

7、 差壓信號大，與畢托管、阿牛巴等相比，可產生大于其2倍的差壓。
