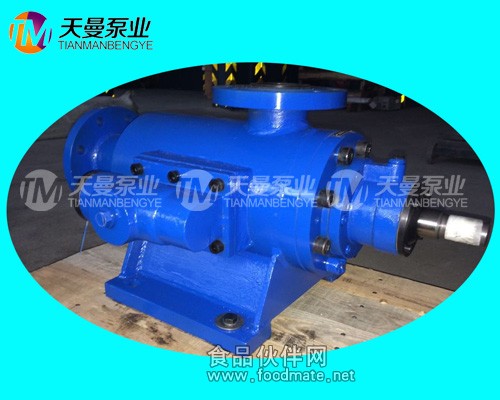

HSND440-46三螺桿泵（南方潤滑液壓站配套后進上出型螺桿泵備件供應）

HSND三螺桿泵

一、結構特點

1、HSND系列三螺桿泵由特殊形狀螺旋型面構成，是一種容積泵。工作時，主動螺桿在原動機的帶動下轉動，其運動的密封腔室把液體由進口吸入并沿軸向連續無脈動的輸送到出口。在整個輸送過程中，由于密封腔的體積沒有發生變化，對所輸送的介質不壓縮，因此該泵運行平穩，噪音低、振動小，流量也穩定；
2、主、從動螺桿采用軸向低壓平衡。主、從動螺桿在運轉中處于受拉狀態，因而螺桿不易變形；從動螺桿由液壓力驅動旋轉，主、從動螺桿間無接觸，因此螺桿無磨損；
3、泵體為雙層結構，夾層可以通加熱介質對泵內介質進行加熱保溫；
4、泵進出口方向可根據用戶要求進行變換，有后進上出（基型）、上進上出、左進上出、右進上出等等（詳見代號說明），便于用戶現場配管。

5、產品結構簡單，機械效率高，維修方便，自吸能力強，使用壽命長；

二、代號說明

HSND        H           440   —  46  W1      R               ZY

系列代碼  安裝形式   規格代碼     密封形式  加熱要求  進出口方向

安裝形式：H表示為臥式安裝 F表示為支架式安裝
密封形式：N表示為軸承內置、機械密封（可省略）
W1表示為軸承外置、機械密封
加熱要求：無符號表示無需加熱，R表示加熱
進出口方向（在驅動端看）：無符號（基型）表示后進上出，
HY表示后進右出（限支架式），
HZ表示后進左出（限支架式）
S表示上進上出，SY表示上進右出（限支架式）
SZ表示上進左出（限支架式）
Z表示左進上出，ZY表示左進右出（限支架式）
ZZ表示左進左出（限支架式）
Y表示右進上出，YY表示右進右出（限支架式）
YZ表示右進左出（限支架式）

三、選型步驟及注意事項

1、首先要準確了解泵的實際工作參數，如壓力、流量、介質的工作溫度及介質在工作溫度下的粘度、介質有無潤滑性、腐蝕性等；
2、根據介質在工作溫度下的粘度初步選擇泵的轉速，一般粘度小于300mm2/s，選擇n=1450r/min比較適合，當粘度大于300mm2/s，請慎重考慮泵的必需汽蝕余量，以免泵產生振動；
3、從泵的性能表上，按所需流量、壓力等參數初步選擇泵的規格；
4、從泵的必需汽蝕表（P15）上，根據泵的規格、轉速、粘度查出泵的必需汽蝕余量
NPSHr值；
5、如果泵的必需汽蝕余量NPSHr值小于管道裝置的汽蝕余量NPSHa值，那么泵選型正確；如果泵的必需汽蝕余量NPSHr值大于管道裝置的汽蝕余量NPSHa值，則要選擇大一檔的泵或是降低轉速，并重新校合NPSHr值。
NPSHr ≤ NPSHa+K（一般情況安全裕度 K取0.3—0.5m）
6、選定泵的規格后，在對應的粘度下，從表中查出此規格泵在工作壓力下△P下的流量與軸功率N1，選配電機功率N2，N2 ≥K·N1。

N1（Kw）   ≤5    5＜N1≤10    10＜N1≤50     ＞50

K       1.25       1.2        1.15         1.1

7、用戶選定泵后，根據泵的規格與電機的機組配套尺寸進行基礎施工設計，進出口管道必須與泵的進出口相匹配。
8、如果您需要，我們技術部可替您選型，您須提供以下數據
泵的工作流量　　　　　　　　Q
介質工作溫度　　　　　　　　T
泵的進口壓力（或真空度）　　P1
泵的出口壓力　　　　　　　　P2
工作溫度下介質的粘度　　　　v
介質的特性
配套要求

四、HSND三螺桿泵型號：

HSND210-40三螺桿泵              HSND210-46三螺桿泵                HSND210-54三螺桿泵

HSND280-43三螺桿泵              HSND280-46三螺桿泵                HSND280-54三螺桿泵

HSND440-40三螺桿泵              HSND440-42三螺桿泵                HSND440-46三螺桿泵

HSND440-54三螺桿泵              HSND660-40三螺桿泵                HSND660-44三螺桿泵

HSND660-46三螺桿泵              HSND660-51三螺桿泵                HSND660-54三螺桿泵

HSND940-42三螺桿泵              HSND940-46三螺桿泵                HSND940-50三螺桿泵

HSND940-54三螺桿泵              HSND1300-38三螺桿泵              HSND1300-42三螺桿泵

HSND1300-46三螺桿泵            HSND1300-54三螺桿泵

我們的主要業務和價值在于：

 三螺桿泵組生產制造銷售以及三螺桿泵泵送循環冷卻潤滑沖洗倒灌系統工程的設計和制造無泄漏磁力驅動三螺桿泵和氣力驅動三螺桿泵裝置的研發與制造推廣工作

特殊涂層以及襯套的三螺桿泵產品的研發制造

新型節能低耗三螺桿泵產品裝置的研發生產與制造

雙螺桿泵組生產制造銷售以及雙螺桿泵泵送循環冷卻潤滑沖洗倒灌系統工程的設計和制造

高壓三螺桿泵燃油點火泵組的設計和制造以及系統開發

大流量超高壓三螺桿泵的研發設計生產與制造銷售

大流量三螺桿泵和雙螺桿泵組循環冷卻潤滑沖洗倒灌系統工程的開發設計制造和銷售

三螺桿泵和雙螺桿泵產品技術支持與產品銷售及售后服務

國內外各類三螺桿泵雙螺桿泵產品的維修改進和優化，各類進口三螺桿泵密封供應專家。

致力于為國內外客戶提供潤滑流體冷卻沖洗輸送系統解決方案.

韓國亞隆冷卻泵,高壓冷卻泵,高壓機床冷卻泵,齒輪泵,潤滑油泵,潤滑脂泵，黃油泵代理銷售

我們專注于風能風電領域和熱電重工業領域三螺桿泵潤滑冷卻裝備技術的更新及進步

我們的產品目標：在保證螺桿泵高效率的前提下，選用合理經濟的材質和耐磨材料，追求低噪音，低壓力脈動和高使用壽命。

我們更注重研究與實踐，,我們敢于直面客戶及問題,為您服務，為您解憂.我們不僅和設計研究院的工程師交流，更希望和現場使用維護工程師學習。與您一起探索技術解決方案。

憑借在液壓流體運動和控制技術領域廣博的設計經驗，為用戶提供創新的三螺桿泵和雙螺桿泵組件和完整成套系統。

我們信奉“品質改變世界”的企業文化理念，樹立品質責任觀念，技術支持與質量服務融合于產品，重視品牌和企業榮譽的永續經營，堅持長遠健康持續發展之路，堅持推進環保節能產品于廣泛工業應用領域。我們重視間的工業制造技術交流與合作，推動國內螺桿泵制造產業的不斷向前發展。

同時我們大力歡迎全國各地的相關優秀泵閥機電行業液壓潤滑行業的企業代理銷售我們的產品，我們將提供性價比的產品，為您和我們的客戶贏得共同的效益。

再次感謝您瀏覽本網站，歡迎您選用黃山天曼泵業的螺桿油泵，三螺桿泵，高壓三螺桿泵，原油外輸泵，單吸雙螺桿泵，雙吸雙螺桿泵，泵送集成系統，撬塊，油氣水混輸撬裝油泵等產品

全心全意為您選擇性價比的優秀耐用的螺桿泵產品以及滿足您任何苛刻的使用工況條件和要求一直都是我們的追求和業務核心。

我們用近15年的螺桿泵研發制造使用經驗為您服務。

      我們的目標不僅僅是：

      讓螺桿泵的材料更環保，

      讓螺桿泵的體積更精巧，

      讓螺桿泵的價格更便宜，

      讓螺桿泵的壽命更長久，

      讓螺桿泵的應用更廣泛，

      讓螺桿泵的......

黃山天曼（螺桿泵業）有限公司還為您提供國內外各種螺桿泵的維修改造工程服務以及國產化配件螺桿螺套各式機械密封服務。包括螺桿泵的現場測繪免費服務。

因?yàn)槲覀円恢睘槟盟统晒Α?/p>
