技 術 規 格
l 型 號： LX-010-9K
l 工作室尺寸： 100×105×108(D×W×H)cm
l 外 形 尺寸： 約125×150×195(D×W×H)cm淋雨試驗箱
l 試驗臺面積： φ30cm (擴展臺面ø60cm )
l 樣品架轉速： 1～20r/min可調
l 樣 品 架： 承重20kg
l 淋 雨用 水： 當?shù)厍鍧嵉淖詠硭?/p>
l 9K淋雨試驗主要技術參數:
a)水溫(80±5)℃的溫度。
b)14 L/min～16 L/min 之間的流量。
c)接近噴嘴孔測量 8000 kPa～10 000 kPa 的壓力。
d)以水平線為基準，逆時針在 0º、30º、60º、90º處分布噴嘴孔，噴嘴上設有閥門，淋雨試驗箱
可程序設置依次噴射，示意圖如下圖 ：淋雨試驗箱

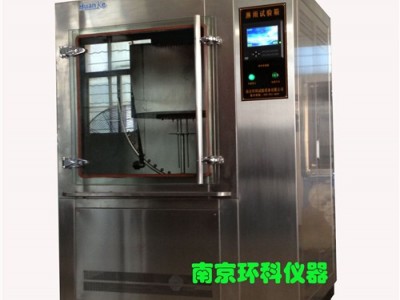

結構設計及配置
本防水試驗設備整個箱體采用整體結構，分為上、下、右三部分，上部為工作室，下部為機械室，右側是電器控制柜。選用優質材料，使用先進工藝加工成型，內外殼體都選用優質SUS304不銹鋼板制作。室內的樣品架及其它附件配件均為不銹鋼材料制作，設計合理，經久耐用。高壓噴水組件/工作旋轉臺/電氣控制器部分組成
樣品架設計載重20公斤，水平方向360度旋轉。傳動裝置設計合理，制作精密，由步進電機加減速機驅動，可直接在觸摸屏儀表設定轉速，由PLC控制器控制，操作簡單，避免以往同類設備人工憑感覺調節的不精確性及煩瑣。轉盤配備一套電源供電系統，樣品可以在轉動的試驗過程中通電：轉盤下部裝有導電滑環，試件可外接直流10A、10~24V的通電電源而不影響轉盤轉動，電壓降<2V
設備配備有足夠大的水箱以供噴水之用。吸水電機將水箱中的水壓入管道，通過調節泄壓水閥，保持規定的流量和壓力從噴嘴噴出。水泵為高壓柱塞泵，噴嘴為進口霧化扇形噴嘴淋雨試驗箱
流量計：采用電磁流量計，由電磁流量傳感器和電磁流量轉換器組成，它基于法拉第電磁流感應原理工作，可以用來測量試驗水流的流量，可以實現對流量的控制、調節、顯示和積算。通過轉換器輸出4～20mADC信號，與中央控制器聯接，受其控制，并顯示。
電路控制和保護系統
采用7寸液晶觸摸屏控制儀，PLC控制可分別對轉盤轉速、溫度、通斷電、水泵和試驗時間進行控制;流量直接在觸摸屏顯示。
預設總試驗時間: 試驗時間為9999小時59分淋雨試驗箱
預設每個噴嘴的噴水時間
通電：斷——通——斷(定貨時特別說明)
l 進口執行元器件;
l 配備水過濾器;
l 無熔絲保護開關;
l 過載、漏電、全護套式接線端子;
l 具有自動關機等保護;
隨 機 資 料
l 說明書、電路圖、合格證、保修卡;
l 操作方法、注意事項、出貨基本配件、維修保養事項;
設備使用條件淋雨試驗箱
l 環境溫度：5℃～+32℃;
l 環境濕度：≤85%;
l 電源要求：AC380( ±10%)V/50HZ 三相五線制;
l 預裝容量：5KW;
主要配置
名稱型號產地數量
噴頭扇形進口南京4
電磁流量計 天津1
電磁閥 山東4
水泵高壓柱塞泵上海1
減速電機 常州1
控制屏7寸彩屏合資1
傳感器PT100上海1
導電滑環1路電源杭州1淋雨試驗箱
箱體SUS304 南京1
加熱器304無錫3
