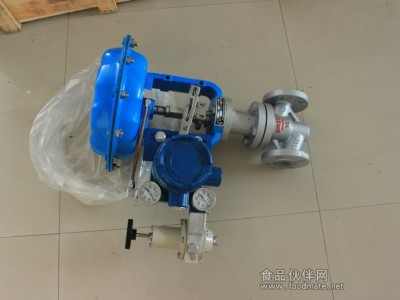

ZMAPF氣動耐腐蝕襯氟調節閥

 一、ZMAPF氣動襯氟調節閥概述
ZMAPF氣動耐腐蝕襯氟調節閥又稱氣動耐腐蝕調節閥，為適應輸送強腐蝕的介質管道，在普通的氣動薄膜調節閥基礎上做出了很大的改進，所有過流界面全部采用襯四氟材質。配用氣動薄膜執行機構，接受來著控制器發出的模擬信號。達到對管道介質流量寄參數的調節。廣泛適用于酸、堿等強腐蝕介質和有毒、易揮發等氣體、液體的控制。幾乎能耐的住所有介質的腐蝕。
二、ZMAPF氣動襯氟調節閥技術參數
氣動襯氟調節閥閥體
型        式：直通單座球型閥
公稱通徑：3/4"、20、25、32、40、50、65、80、100、150mm
公稱壓力：PN1.6MPa
法蘭標準：JB/T79·1～79·2-94等
材        料：ZG230-450襯F46
工作溫度：-40～180℃
壓蓋型式：螺栓壓緊式
填        料：V型聚四氟乙烯填料
氣動襯氟調節閥閥內組件
閥芯型式:單座柱塞型閥芯
流量特性:線性特性和等百分比特性
波紋管材料:聚四氟乙烯
閥座、閥芯材料:2Cr13襯F46
氣動襯氟調節閥執行機構
型        式：ZHA（B）多彈簧薄膜執行機構
膜片材料：乙丙橡膠夾尼龍布、丁腈橡膠惡夾尼龍布
彈簧范圍：20～100、80～240kPa
供氣壓力：140～400kPa
氣源接口：Rc1/4”
環境溫度：-30～+70℃
作用型式：用正作用或反作用執行機構實現閥的氣-關式或氣-開式
附        件：定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等
三、ZMAPF氣動襯氟調節閥允許壓差

供氣壓力	彈簧范圍	允許壓差
		公稱通徑
		G3/4"	20	25	32	40	50	65	80	100	150
1.4	0.2～1.0	16	16	8	5	5	3	2.5	2	1.2	0.8
4.0	0.8～2.4	16	16	16	12	11	7	6.5	4.5	2.8	2.0

四、ZMAPF氣動襯氟調節閥KV值及行程

公稱通徑	G3/4"						20				25	32	40	50	65	80	100	150
閥座直徑	3	4	5	6	7	8	10	12	15	20	26	32	40	50	65	80	100	150
Kv值	0.08	0.12	0.20	0.32	0.50	0.80	1.2	2.0	3.2	5.0	8	12	20	32	50	70	100	240
額定行程	10										16		25		40			60

五、ZMAPF氣動襯氟調節閥訂貨須知

若訂貨前還未選定型號，請向我們提供您的使用參數

1.氣動襯氟調節閥公稱通徑、額定流量系數KV，

2.氣動襯氟調節閥流體性質（包括公稱壓力、溫度、粘度或酸堿性）

3.氣動襯氟調節閥閥作用形式，

4.氣動襯氟調節閥流量特性，

5.氣動襯氟調節閥閥前、閥后壓力，

6.氣動襯氟調節閥閥體、閥芯材料，

7.氣動襯氟調節閥是否帶附件，說明附件型號。以便我們的為您正確選型。

若已經由設計單位選定我公司氣動襯氟調節閥型號，請按型號直接向我司銷售部訂購。
