YD-UQK-71系列液位顯示控制儀能廣泛使用于煉油、化工、造紙、食品、及污水處理等行業。能對開口、密閉容器或地下池槽里的介質液位在儀表控制室內進行顯示、報警和控制。被檢測的介質可為水、油、酸、堿、工業污水等導電及非導電液體，并能克服液體的泡沫所造成的假液位的影響。
| 防腐型控制儀對強腐蝕性介質有極好的抗腐蝕性能，防爆型控制儀可應用于易爆的場合（隔爆型，防爆標志：EXdⅡBT4）。

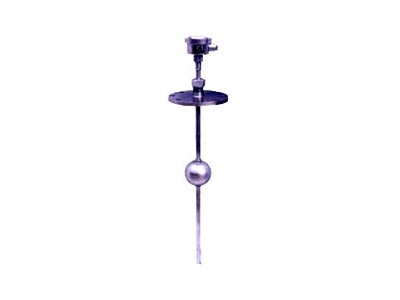

YD-UQK-71系列 液位顯示控制儀由傳感器和顯示表兩部分組成。 | |
| 型號 | | 型 號 | 代 碼 | 說 明 | | YD- UQK-71 | □ | □ | □ | | 檢測點數 | 2 | | | 3點檢測，其中1位為越限報警，可配YD-100型顯示表 | | 4 | 5點檢測，其中1位為越限報警，可配YD-100型顯示表 | | 10 | 11點檢測，其中1位為零位，配YD-100型顯示表 | | 50 | 50點檢測，配YD-600型顯示表 | | 100 | 100點檢測，配YD-600型顯示表 | | 材 質 | | S | | 檢測管材質為聚氯乙烯 | | G | 檢測管材質為不銹鋼（1Cr18Ni9Ti） | | F | 檢測管材質為聚全氟乙丙烯（F46） | | X | 檢測管材質為不銹鋼小浮球（筒）細頸檢測管 | | 防爆性能 | | B | 隔爆型防爆，僅用于G型、F型。防爆等級：EXd ⅡBT4 | | - | 非隔爆型，此位空 | | |
| 型號舉例 | 型號舉例：
1.YD-UQK-71-10GB 1支
表示YD-UQK-71系列傳感器1支，檢測點數為10點，材質為不銹鋼防爆型。
2.YD-UQK-71-100G 1套
表示YD-UQK-71系列傳感器1支，檢測點數為100點，材質為不銹鋼。配YD-600型顯示儀表一臺。
在缺省情況下，配套的顯示儀表皆為控制型儀表，外形尺寸為A型；YD-100型皆為LED顯示、YD-600型皆為光柱顯示，除非另有要求。
3.YD-UQK-71-100G 1支 YD-600 1臺
表示YD-UQK-71系列傳感器1支，檢測點數為100點，材質為不銹鋼。配YD-600型顯示儀表一臺。其外形尺寸為160（寬）×80（高），無控制，光柱顯示。 | |
| 技術參數 | 1、產品執行標準：Q/320621EXE01-2001
2、測量范圍
S型： ≤2m
GX型： ≤1.5m
G（B）型、F（B）型：≤12m
3、工作條件
介質溫度：
S型 -5 ～ +45℃
G型、F型 -40 ～ +80~C（高+120℃）
GB型、FB型 -40 ～ +80~C（高+120℃）
4、工作環境溫度：
S型 -5 ～ +45℃
G型、F型 -10 ～ +45℃
B型 -10 ～ +45℃
5、工作壓力：
G型 0.6Mpa
F型 0.25Mpa
S型 常壓
6、被測介質比重： >0.7
7、被測介質粘度： <1.25st
8、防爆性能
防爆類型： 隔爆型（只有GB、FB）
防爆標志： dIIBT4 | |
| 結構原理 | YD-UQK-71-2傳感器中裝有三只干簧管分別為下限、上限、越限報警。YD-UQK-71-4有五只干簧管，比YD-UQK-71-2多兩點液位顯示。裝有磁鋼的浮球隨液位上、下時使不同位置的干簧管動作，通過顯示表內相應繼電器的吸合將液位的正確位置指示出來。下限、上限顯示表有繼電器觸點輸出（相當于1 x 2開關）。上限越能發出聲、光報警信號而無繼電器觸點輸出。
YD-UQK-71-10、YD-UQK-71-50傳感器中裝有若干只干簧管。當裝有磁鋼的浮球隨液位上、下時，使不同位置的干簧管動作，從而使傳感器輸出的阻值發生變化，顯示表則將這變化的阻值轉換成面板—卜的發光二極管的亮熄來顯示被測的液位。顯示表上裝有控制點的設定鈕，叮任意將液位的控制范圍預先進行設定。當液位到達設定高度時，顯示表內繼電器吸合由繼電器的觸點通或斷去控制液面或報警。 | |
