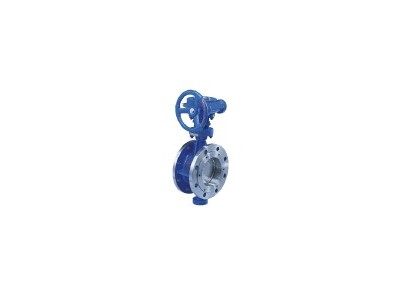

D343H多層次金屬硬密封蝶閥

多層次金屬硬密封蝶閥結構及性能簡介
三偏心硬密封蝶閥系列產品，是我公司開發的長壽命、節能型蝶閥。產品符合國家標準JB/T8527－97(金屬密封蝶閥)，GB／T13927－92(通用閥門壓力試驗)標準及閥門其它相關標準的規定。本產品由閥體、蝶板、密封圈、傳動機構等主要部件組成。其結構采用三維偏心原理設計，彈性密封和硬軟多層密封兼容的加工新工藝，使蝶閥在運行工作時，減少其扭矩力，達到省力，節能之功能。從而確保整體的抗腐蝕．耐高溫．,抗靡損的可靠性。

多層次金屬硬密封蝶閥主要性能特點：
1．結構、型小輕便、操作靈活、省力、方便；
2．密封可靠，可達到氣密封無泄漏；
3．流量特性趨于直線調節性有；
4．采用三偏心原理，使密封面近似零靡損延長了閥門的使用壽命；
5．應用范圍廣。如：可用于水、蒸氣、油品、空氣、煤氣等介質。
6．適用不同溫度及6.4MPa以下的壓力等級，耐腐蝕等各種介質管線。

多層次金屬硬密封蝶閥用途
本蝶閥適用于食品．醫藥．石油化工．電廠．鋼廠．工業環保水處理及高層建筑．供排水管道上作調節流量和截斷流體裝置。
多層次金屬硬密封蝶閥主要連接及外形尺寸

公稱通徑
DN 結構長度L 外形尺寸（參考值）連接（標準值）參考
重量Dt343H

H Dt343H PN0.6MPa PN1.0MPa

mm inch 短長 H1 A1 B1 D D1 z- d D D1 z- d

50 2 108 150 112 350 180 200 140 110 4-14 165 125 4-18 17

65 5/2 112 170 115 370 180 200 160 130 4-14 185 145 4-18 20

80 3 114 180 120 380 180 200 190 150 4-18 200 160 8-18 23

100 4 127 190 138 420 180 200 210 170 4-18 220 180 8-18 25

125 5 140 200 164 460 180 200 240 200 8-18 250 210 8-18 40

150 6 140 210 175 555 270 280 165 225 8-18 285 240 8-22 47

200 8 152 230 208 605 270 280 320 280 8-18 340 295 8-22 60

250 10 165 250 243 680 270 280 375 335 12-18 395 350 12-22 95

300 12 178 270 283 800 380 420 440 395 12-22 445 400 12-22 124

350 14 190 290 310 835 380 420 490 445 12-22 505 460 16-22 181

400 16 216 310 340 915 450 470 540 495 16-22 565 515 16-26 260

450 18 222 330 380 960 480 490 595 550 16-22 615 565 20-26 338

500 20 229 350 410 1020 480 490 645 600 20-22 670 620 20-26 360

600 24 267 390 470 1225 480 660 755 705 20-26 780 725 20-30 540

700 28 292 430 550 1355 640 660 860 810 24-26 895 840 24-30 580

800 32 318 470 640 1470 640 660 975 920 24-30 1015 950 24-33 845

900 36 330 510 710 1545 750 860 1075 1020 24-30 1115 1050 28-33 1050

1000 40 410 550 770 1795 850 860 1175 1120 28-30 1230 1160 28-36 1500

1200 48 470 630 890 1965 850 900 1405 1340 32-33 1455 1380 32-39 2000
