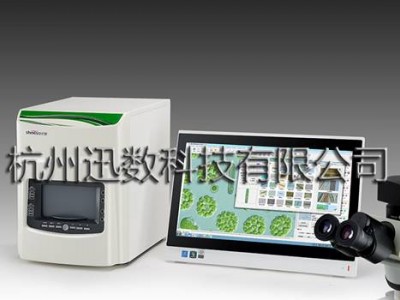

M520菌落計數/浮游生物分析聯用儀

    Algacount M520菌落計數/浮游生物分析聯用儀是2017年迅數科技基于M500型升級的高端多功能生物監測儀，集菌落計數、浮游動物智能鑒定計數、藻類智能鑒定計數、顯微分析四大功能于一體，是專門為淡水、海洋環境生物監測提供的智能圖像分析工具。

    設計的軟件架構，融入迅數圖像科技：“多維漸進相似藻搜索”、“易混淆藻鑒別”、“典型組合聯想形態學搜索”，結合精美的浮游生物大數據，滿足用戶對浮游生物快速智能鑒定、分析、計數的需求。同時具備：多層聚焦、超視野拼接、生物量分析、鏈狀體和膠被群體的子細胞計數、單細胞微藻自動計數等多種浮游生物分析功能。

    配備大視場1英寸SONY CMOS圖像傳感器，拍攝反應速度快、色彩還原佳，單次拍攝的視場范圍是傳統攝像頭的5倍。另加配MIC顯微細胞分析軟件，滿足高端科研用戶的精細觀察和分析需求。

浮游生物分析

擴容的浮游生物數據庫

    全面擴充的2017版浮游植物數據庫 覆蓋了中國七大水系、28個重點湖庫的常見淡水藻，以及東海、黃海、渤海、南海周邊的常見海洋藻。 對檢索的架構進行重新設計，建立“門”、“目”、“屬”、“種”四級檢索，既遵循浮游植物分類學，又兼顧了軟件界面展開的便捷性。以精細、直觀、實用的原則，對浮游藻簡介進行重點編輯、分欄介紹，突顯不同門類浮游植物的特點，使得 形態、結構、生殖、生態 一目了然。每個具體藻種，精選能反應其形態特點的一組圖片，避免用戶陷入大量冗余圖像信息中。

    浮游動物數據庫由原生動物鞭毛蟲類、原生動物肉足蟲類、原生動物纖毛蟲類、輪蟲類、枝角類、橈足類等24大類組成，以中文、拉丁文雙語顯示，附浮游動物文字介紹、手繪圖、大量顯微照片。

多種模式智能搜索鑒定

    “多維漸進相似藻搜索”是迅數科技的革命性藻類智能鑒定工具，采用了"的Machine DeepFace(機器深臉)技術，通過當今的卷積神經網絡，實現對任意圖像的深度特征提取。能快速準確實現：偵測未知藻細胞的輪廓、提取特征信息、大數據匹配，從幾萬張圖庫中找出形態相近的一組藻類，同時優先展現常見藻類。

    此功能特點鮮明，實用性強，既滿足圖像搜索的效率，又兼顧了圖形匹配的精度。

    “易混淆藻鑒別”:使用者可以選擇2、4、6個或更多形態相似的藻類，在同一界面上展開快速比較，通過典型的組合特征圖、概要性文字，迅速掌握它們之間的區別要點，指導自己從差異化的細節特征進行重點觀察。

    “典型組合聯想”形態學檢索：依據形態相似性、漸變性，選取真實典型藻細胞圖像，組合歸類， 并結合細胞或群體的結構特征，如鞭毛、色素體、花紋、膠被等 ，實現精確、快捷的形態學檢索。

    圖形語言、組合聯想、特征多選、淡水、海洋分庫、瀏覽方便等特點，使得初學者能快速掌握。

浮游生物分類計數、優勢種自動排序

    浮游生物流程式計數：連續獲取200個視野圖像，編輯計數表，點擊標記不同種類，多視野相同屬種自動累計，不同物種分類計數、總數累計、優勢種自動排序和優勢類群所占比例分析。

單細胞微藻自動計數

    包含七種圖像分割算法的“動態自動計數”，適合純培養能源藻、藥用或食用微藻的細胞濃度快速測定。

顯微測量、生物量分析

    系統提供了專門的顯微分析工具。透明數字標尺可在不同物鏡倍率下實現顯微測量；生物量分析模塊則匯聚了大量藻類及浮游動物幾何模型，通過顯微測量數據，自動計算其生物量。

數據安全與管理

    為保證環境監測數據的真實、安全，新設計的賬戶管理系統能實現多賬戶分級管理，賦予管理員（實驗室負責人）的權限，可以監督、查看不同實驗員的試驗數據；而實驗員之間無法查看、篡改各自的數據。

    浮游生物統計信息以電子記錄的方式保存，確保數據的完整性，有助于環境監測的規范化、無紙化，極大地提高工作效率，符合實驗室檢測發展趨勢。統計數據按優勢物種排序，包含：計數總數、單細胞體積、百分比、藻密度、豐度、優勢度、藻總體積、Shannon指數、物種均勻度指數、碳生物量、氮生物量、總碳生物量。

菌落計數

全封閉照明

       采用全封閉、寬光帶照明技術，符合人體工學的舷窗門設計，隔絕環境光的干擾，徹底消除雜散光在玻璃培養皿折射形成的光斑、光環現象。

三色LED光源

       采用長壽命、低功耗、環保型三色LED混合光，可以還原真實的菌落色澤，消除白光LED照明成像偏藍的問題。

光照模式自由切換

       系統采用雙光源設計：上光源采用多維大面陣LED混合光模組，通過柔性導光板，營造出360度環繞漫射柔光；下光源采用晶銳懸浮式暗視野照明。上下光源可自由切換，并根據用戶需要，調節亮度。

智能菌落計數

    以的圖像分割技術“水平集活動輪廓模型”為核心，針對微生物菌落多樣性創造性地開發出“快速活動輪廓模型”、“基于RGB約束的彩色水平集活動輪廓模型”、“多相水平集活動輪廓模型”等圖像分割技術，具備抗噪性強、數值求解穩定性好、分割邊界光滑連續、可以處理拓撲結構等優點，實現了復雜菌落的準確計數。

主要功能與技術指標

一、菌落數字成像

1.    光源

    可見光：高亮三色LED結構光

    254nm紫外：用于腔體消毒、紫外誘變

2.    光路與照明控制

    全封閉暗箱：消除環境雜散光干擾

    上光源：場景式360°柔性無影光照明

    下光源：晶銳懸浮式暗視野照明

    上光、下光、雙光、紫外，自由切換,光強可調

3.    光電轉換

    標清工業定焦鏡頭：8mm、 3.0 mega-pixel、1/2＂、Distortion <1%、 F1.4～F32

    專業型CMOS相機：1/2.3＂color CMOS sensor、8.5 Mega Pixels、C-Mount

二、菌落計數模塊

1.    基本菌落計數功能

    平皿類型：傾注、涂布、膜濾、3M紙片

    一鍵智能計數（6模式）：平面感模式、立體感模式、小菌落優先、大菌落優先、同色菌優先、培養基剔除模式

    全皿菌落統計：菌落總數統計，并按25檔尺寸分類顯示

    區域選擇統計：可選擇半圓、矩形、扇形、任意圈定區域進行統計

    直徑分類統計：設置直徑范圍，統計特定大小的菌落

    鼠標點擊統計：快速標記、添加菌落，適合培養皿邊緣菌落的計數

    菌落粘連分割：自動分割相互粘連的菌落，鏈狀菌落由用戶選擇分割或不分割

2.    菌落統計功能

    動態調節統計：可對統計結果進行動態調節修正，快速獲取統計效果。

    偏差預估統計：適用于菌落顏色多且復雜的情況。

    水平集多模型算法：搜索運算，獲取圖像分割效果，適應培養基背景變換

    特定菌落統計：根據菌落色澤、大小、輪廓特征，識別特定菌落

    反式統計：適合菌落類型極其復雜而培養基背景均勻

    雜菌、雜質剔除：根據形態、尺寸、顏色的區別，進行自動雜菌、雜質剔除

3.    網格濾膜與3M測試片

    黑色實線網格一鍵統計

    3M細菌總數測試片、3M金黃色葡萄球菌測試片：一鍵統計

    3M大腸菌群測試片、3M大腸桿菌/大腸菌群快速測試片：一鍵統計+人工選擇

4.    微生物限度分析工具

    培養基適用性檢查

    控制菌檢查-菌落形態

5.    專項分析

    防霉檢測：定量分析防霉等級

6.    工具

    網格清除：消除濾膜網格背景干擾

    人工計數修正：添加或刪除菌落

    排除污染區域：鼠標勾勒任意污染區域，自動剔除污染區域的菌落數

    背景文字消除：自動消除記號筆干擾

    人工粘連分割：手動分割多重粘連菌落

    參數自動換算：培養皿直徑、樣本稀釋度輸入，實現自動換算

    文字、圖形標注

7.    標定與測量

    儀器標定：儀器自帶標定、人工修正標定

    一鍵式快速測量：一鍵測定大菌落，適合真菌、放線菌的單菌落分析

    全皿自動測量：全皿菌落的等效直徑、面積、長短徑、周長、圓度分析

    手動精確測量：長度、角度、弧度、面積、弧線、任意曲線

8.    數據庫模塊

    數據存儲、智能查詢

    數據導出：統計結果以Excel表導出

    數據安全：操作者使用權限,數據修改權限設置

三、浮游生物顯微成像

    大面陣科研級彩色數字相機：SONY 1英寸圖像CMOS傳感器；2000萬像素；G光靈敏度462mv with 1/30s；FPS/分辨率：：5.5@54403648；16@2736x1824；21@1824×1216；曝光時間：0.1ms~15s；USB3.0

    顯微成像：超大視場顯微圖像實時動態觀察、快速捕獲，批量圖片保存

    三維景深融合：快速融合不同焦平面，解決藻細胞分布在不同液層造成的局部模糊問題，獲取全景深、高清晰藻細胞圖像

    超視野拼接：多視野橫向、縱向自動拼接

四、浮游生物數據庫

1.    藻類專家數據庫

    由精美的彩色顯微照片、手繪圖、文字介紹構成淡水、海洋藻庫；覆蓋中國七大水系、28個重點湖庫的淡水藻，以及東海、黃海、渤海、南海周邊的海洋藻。

2.    浮游動物數據庫

    由原生動物鞭毛蟲類、原生動物肉足蟲類、原生動物纖毛蟲類、輪蟲類、枝角類、橈足類等24大類組成，以中文、拉丁文雙語顯示，附浮游動物文字介紹、手繪圖、大量顯微照片。

五、浮游生物鑒定

1.    藻類智能鑒定--“迅搜”模塊

    多維漸進相似藻搜索：自動、智能的藻細胞圖形識別工具，3-5秒即實現：偵測未知藻細胞輪廓、提取特征信息、大數據匹配，精確找出形態相近的可能藻類，“優先選擇”項同步展現相近的常見藻類。

    易混淆藻鑒別：針對經驗欠缺的實驗員設計，篩選多個因形態相似而易混淆的藻類，在同一界面上展開快速比較，通過典型的特征拼圖、概要性文字，迅速掌握區別要點。

    “典型組合聯想”形態學檢索：用圖形語言、組合聯想、并結合細胞或群體的結構特征，實現精確、快捷的形態學檢索。具備：特征多選、淡水、海洋分庫、瀏覽方便等特點，使得初學者能快速掌握。

    四級分類學檢索：由精美的彩色顯微照片、手繪圖、文字介紹 構成淡水、海洋藻庫；覆蓋中國七大水系、28個重點湖庫的淡水藻，以及東海、黃海、渤海、南海周邊的海洋藻；按“門、目、屬、種”四級展開檢索。

    分欄編輯：浮游植物名稱、分類地位、 形態、結構、生殖生態 ，一目了然。

    通用查詢：關鍵詞查詢（根據藻細胞文字描述中的特征詞進行查詢）；常見藻查詢（水華、赤潮、有毒藻）；名稱查詢（中文名、拉丁名）

2.    浮游動物輔助鑒定

    按中文名稱或拉丁文名稱搜索

    選擇類、屬，展現該類別下的所有浮游動物

六、浮游生物計數與分析

1.    浮游生物流程式計數

    浮游生物分類統計：采用不同顏色、不同大小的色圈標記各種生物，按類點擊、自動累積計數

    藻類總數統計：對樣本各種生物的總數進行自動累計，優勢種自動排序、按門排序、優勢群落組成百分比分析

    自動計算：藻密度、生物量、香農-威納指數、物種均勻性指數、優勢度、豐度

    膠被群體分析：自動識別、計數群體中的子細胞，尤其適合微囊藻的計數分析

    鏈狀體分析：用于估算單條絲狀體、鏈狀體的子細胞數

2.    單細胞微藻自動計數

    動態自動計數：七種分割算法，適應單細胞微藻和成像背景的變化

    多功能細胞計數：基于通用、多通道、同色分割算法，可選擇特定顏色、大小、輪廓的細胞進行自動計數，或反向排除細胞、雜質。

3.    測量、生物量分析

    顯微測量：可選擇透明、不透明2種標尺，或直接鼠標點擊劃線測量生物細胞

    生物量分析：依據浮游生物形態數學模型，自動計算生物量

七、圖像處理

    自適應增強：分辨增強處理，突顯藻細胞顯微特征

    圖像調整：圖像亮度、對比度、飽和度、RGB三色任意調節，灰度圖、負相圖的轉換

    圖像補償：通過線性補償，對數補償，貝爾補償等多種數學方法對圖像的失真部分進行補償，使圖像更加清晰

    圖像銳化：通過增強圖像的高頻分量，使藻類邊緣變得更清晰

    圖像平整：通過圖像平整處理，使圖像背景均勻

    圖像濾波：高斯濾波、低通濾波、中值濾波等6種濾波方式有效提高圖像清晰度

    邊緣檢測：兩種檢測方式、三種算子結合多種檢測選項更精確地提取藻類輪廓

    形態學處理：腐蝕、膨脹、開啟、閉合等非線性數學形態學處理

八、實驗數據安全

    多賬戶分級管理，管理員、實驗員具不同權限，避免實驗數據篡改

    電子記錄方式保存數據庫，確保數據的完整性

    數據庫：自動保存每批顯微照片、統計標識和統計數據

    標注：可在已拍攝的浮游生物細胞圖片上，進行任意的文字、尺寸標注

    報告編輯、打印：提供報告編寫模板、文本輸入、打印預覽

    數據導出：統計數據、圖片導出到EXCEL或PDF文件

九、儀器規格與配置

    新M520菌落計數/浮游生物分析聯用儀主機1臺

    菌落分析軟件、藻類分析軟件、MIC分析軟件、浮游動物分析軟件

    聯想一體電腦（全國聯保）：雙核CPU/4G內存/1T硬盤/21.5"彩顯/DVD刻錄/無線網卡，Windows 7或Windows 10

    顯微攝像科研級彩色CMOS

    用戶選配：顯微鏡和攝像轉接口
