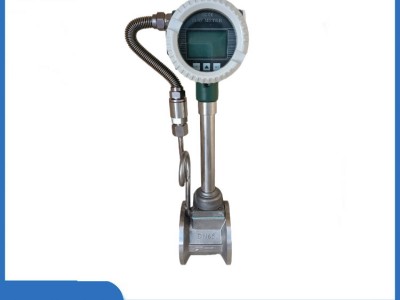

浩臨一體式溫壓補償型渦街流量計是利用卡門渦街原理的流量計，屬于速度式流量計的一種，廣泛應用在石油、化工、冶金、造紙等行業飽和蒸汽、過熱蒸汽等氣體的準計量和貿易結算。一體化溫壓補償型渦街流量計內部無可動部件，可靠性強、計量精度高、使用壽命長、安裝方便，可在很寬的流量范圍內準的測量流體的瞬時流量和累計流量。自身帶溫度和壓力補償，可以將工況流量自動轉換成標況流量，方便貿易結算。其不受介質溫度、壓力、粘度及組分的影響，同時不堵、不卡、不易結垢、耐高溫、高壓，安全防爆，適用于惡劣環境。
二、浩臨一體式溫壓補償型渦街流量計技術指標
公稱通徑：15、25、40、50、80、100、125、150、200、250、300
公稱壓力(MPa)：1.0、1.6、2.5、4.0
介質溫度(℃)：壓電式：-40～240，-40～350，電容式：400℃以?xún)?nèi)
本體材料：304，(其它材料協議供貨)
精 確 度：±1%FS，±1.5%FS；
范 圍 度：1：10
供電電壓：24VDC；電池供電型
輸出信號：脈沖、4～20mA
防爆標志：本安型：ExdⅡia CT2-T6 隔爆型：ExdⅡCT2-T6
防護等級：IP65
環境條件：溫度-20℃～55℃，相對濕度5%～90%，大氣壓力86～106kPa
適用介質：氣體、蒸汽
三、流量參數
| 儀表口徑 (mm) | 液體 | 氣體 | ||
| 測量范圍 (m3/h) | 輸出頻率范圍 (Hz) | 測量范圍 (m3/h) | 輸出頻率范圍 (Hz) | |
| 15 | 1.2-6 | 118-590 | 4~28 | 400~2700 |
| 20 | 1.5-10 | 56-374 | 6~40 | 224~1500 |
| 25 | 2～16 | 41～330 | 8~50 | 170～1030 |
| 40 | 2.5~25 | 12～120 | 25~180 | 120～870 |
| 50 | 3.5~40 | 9～105 | 35～300 | 92～735 |
| 65 | 7.5~70 | 9~83 | 50~500 | 59~588 |
| 80 | 12～130 | 7～80 | 80～800 | 50～493 |
| 100 | 18~160 | 6～49 | 120～1200 | 36～370 |
| 125 | 25~250 | 4 ~ 40 | 180~1800 | 30~300 |
| 150 | 50~400 | 4～38 | 320～2800 | 31～270 |
| 200 | 70~700 | 3～30 | 560～6000 | 22～240 |
| 250 | 120~1200 | 2.5～25 | 890～8000 | 18～170 |
| 300 | 200~2000 | 2.4～24 | 1360～12000 | 17～150 |
| (300) | 200~1800 | 11～98 | 1560～15000 | 83～830 |
| (400) | 350～3000 | 11～92 | 2750～27000 | 83～836 |
| (500) | 500～4000 | 10～79 | 4300～43000 | 84～834 |
| (600) | 700～5600 | 9.5～76 | 6200～61000 | 83～830 |
| (800) | 900～7200 | 7～55 | 11000～110000 | 83～829 |
| (1000) | 1300～12000 | 6.3～56 | 17000～170000 | 83～820 |
| >(1000) | 協議 | | 協議 | |
注：表中(300)～(1000)口徑為插入式
