一、簡介: 本機器采用氣電結合，電壓為380V50HZ 。本機器適用于PP、PE、PET、鋁箔等材料的包裝，適用于任意型狀盒子和杯子的封口、扣蓋等。扣蓋牢固可靠。整機可采用編程邏輯控制器，具有上蓋穩定，扣蓋牢固，故障率低等特點。
二、生產流程如下：自動落杯，人工投料，自動提升機上蓋，自動壓蓋，自動出杯。可根據要求增加減功能。
三、主要技術參數：
類 型：杯裝扣蓋機（8杯）
電 源：AC380V/ 50Hz（三相四線，可根據用要求設定）
功 率：6KW
封口溫度：0-400℃可調
包裝速度：約7000-8000杯/時
整機重量：約2000kg
外 型：約 5500-1200-1950mm（機器寬度根據樣品來定）
自動化程度：全自動
四、設備基本結構：
1、機架部分：采用304不銹鋼方管焊接而成，整機光亮整潔，接觸地面裝有堅固螺栓。整機重要構件精準定位切割及數控機床加工成型。
2、鋁板部分：模塊鋁板八孔單排鋁合金耐酸鋁模具。（可根據用戶需求設計新型機）。
3、傳動系統：電機、減速機、凸輪分割器、模板等組成。間歇式傳動裝置，氣動控制元件，智能數顯溫度控制系統。精密凸輪分割器步進式間隙運轉，高性能減速器；傳動平穩，沖擊力小，走位準確。
4、落杯系統：由機架、滑軌、儲杯倉、推杯氣缸等成。由PLC控制系統，模板停止時發送信號同步控制動作完成。
5、下蓋系統：由蓋倉、旋轉氣缸、機械臂、吸盤等構成（真空發生器）。
6、壓蓋系統：采用氣動式多動氣缸上下對壓，扣蓋牢固。
7、出杯系統：采用滑軌、支撐架等，機械式出杯，穩定牢固，外接轉彎輸送線，緩沖輸送線。
五、設備配置清單：
| 序號 | 名稱 | 材質或型號 | 產地或品牌 | |
| 1 | 主傳動機構、模板、牽引系統 | 1、凸輪分度箱 2、模板為優質防酸堿不銹鋁 | 呂工 | |
| 2 | 進步分度器 | 山東諸城環亞精密凸輪分度器 | 環亞 | |
| 3 | 觸摸屏 |
| 西門子 | |
| 4 | PLC |
| 西門子 | |
| 5 | 時間繼電器 |
| 施耐德 | |
| 6 | 交流接觸器 |
| 施耐德 | |
| 7 | 電磁閥 |
| 亞德客 | |
| 8 | 溫控 |
|
| 歐姆龍 |
| 9 | 直立出杯系統 | 鋁和不銹鋼 | 亞德客 | |
| 10 | 氣動系統 |
| 亞德客 | |
| 11 | 鏈條 | 304不銹鋼 | 江蘇 | |
| 12 | 減速機 |
| 博宇 | |
| 13 | 電機 |
| 上海德東 | |
| 14 | 分割器 |
| 山東環亞 | |
| 15 | 開關電源 |
| 歐姆龍 | |
| 16 | 固態繼電器 |
| 施耐德 | |
| 17 | 接觸器 |
| 施耐德 | |
| 18 | 斷路器 |
| 施耐德 | |
| 19 | 接近開關 |
| 歐姆龍 | |
| 20 | 氣缸 |
| 亞德客 | |

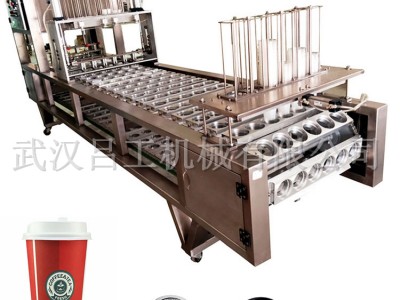

六、設備類似示意圖：
