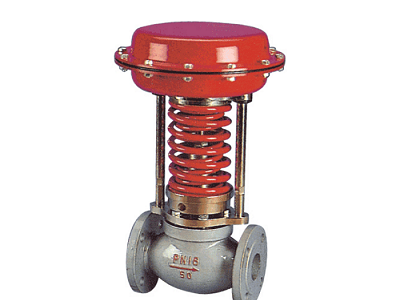

DN100自力式調節閥

021-3638-4128，

找上海達冠閥門有限公司，

QQ聯系也可以，2050-9898-93

DN80自力式調節閥ZZWP型自力式溫度調節閥

ZZWP型自力式溫度調節閥需外加電源（220V），利用被調介質自身能量實現溫度自動調節的執行器產品。公稱壓力PN16、40、64；溫度調節范圍從0~270℃；溫度控制器連接接頭為G1″外螺紋；法蘭標準：PN16、40、按GB9113-88；PN64按JB79.2 -94;PN16為凸面法蘭; PN40、64為凹凸面法蘭，閥體為凹面。結構長度按GB12221-89標準。

調節閥又名控制閥，通過接受調節控制單元輸出的控制信號，借助動力操作去改變流體流量。調節閥一般由執行機構和閥門組成。如果按其所配執行機構使用的動力，調節閥可以分為氣動調節閥、電動調節閥、液動調節閥三種，另外，按其功能和特性分，線性特性，等百分比特性及拋物線特性三種。
閥體類型
調節閥的閥體種類很多，常用的閥體種類有直通單座、直通雙座、角形、隔膜、小流量、三通、偏心旋轉、蝶形、套筒式、球形等。
在具體選擇時，可做如下考慮：
(1)閥芯形狀結構
主要根據所選擇的流量特性和不平衡力等因素考慮。
(2)耐磨損性
當流體介質是含有高濃度磨損性顆粒的懸浮液時，閥的內部材料要堅硬。
(3)耐腐蝕性
由于介質具有腐蝕性，盡量選擇結構簡單閥門。
(4)介質的溫度、壓力
當介質的溫度、壓力高且變化大時，應選用閥芯和閥座的材料受溫度、壓力變化小的閥門，當溫度≥250℃時應加散熱器。
(5)防止閃蒸和空化
閃蒸和空化只產生在液體介質。在實際生產過程中，閃蒸和空化會形成振動和噪聲，縮短閥門的使用壽命，因此在選擇閥門時應防止閥門產生閃蒸和空化。
調節閥執行機構

調節閥(13張)
為了使調節閥正常工作，配用的執行機構要能產生足夠的輸出力來保證高度密封和閥門的開啟。
對于雙作用的氣動、液動、電動執行機構，一般都沒有復位彈簧。作用力的大小與它的運行方向無關，因此，選擇執行機構的關鍵在于弄清的大的輸出力和電機的轉動力矩。對于單作用的氣動執行機構，輸出力與閥門的開度有關，調節閥上的出現的力也將影響運動特性，因此要求在整個調節閥的開度范圍建立力平衡。

A、氣動調節閥的用途與特點用途 是一種直角回轉結構，它與閥門定位器配套使用，可實現比例調節; V型閥芯的用于各種調節場合，具有額定流量系數大，可調比大，密封效果好，調節性能靈敏，體積小，可豎臥安裝。適用于控制氣體、蒸汽、液體等介質。
B、特點：是一種直角回轉結構，由V型閥體、氣動執行機構、定位器及其他附件組成;有一個近似等百比的固有流量特性;采用雙軸承結構，啟動扭矩小，具有較好的靈敏度和感應速度;的的剪切能力。
C、氣動活塞執行機構采用壓縮空氣作動力源，通過活塞的運動帶動曲臂進行90度回轉，達到使閥門自動啟閉。它的組成部分為：調節螺栓、執行機構箱體、曲臂、氣缸體、氣缸軸、活塞、連桿、萬向軸。
D、氣動調節閥的工作原理：氣動調節閥由執行機構和調節機構組成。執行機構是調節閥的推力部件，它按控制信號壓力的大小產生相應的推力，推動調節機構動作。閥體是氣動調節閥的調節部件，它直接與調節介質接觸，調節該流體的流量。

特點總結編輯 語音

控制簡單、反應快速、且本質的，不需另外再采取防爆措施。氣動調節閥是以壓縮空氣為動力，實現開關量或比例式調節，源以氣缸為執行器，接收工業自動化控制系統的控制信號來完成調節管道介質的流量、壓力、溫度等各種工藝參數。

安裝原則編輯 語音

（1）氣動調節閥安裝位置，距地面要求有一定的高度，閥的上下要留有一定空間，以便進行閥的拆裝和修理。對于裝有氣動閥門定位器和手輪的調節閥，必須保證操作、觀察和調整方便。

（2）調節閥應安裝在水平管道上，并上下與管道垂直， 一般要在閥下加以支撐，保證穩固可靠。對于特殊場合下，需要調節閥水平安裝在豎直的管道上時，也應將調節閥進行支撐（的調節閥除外）。安裝時，要避免給調節閥帶來附加應力）。

（3）調節閥的工作環境溫度要在(－30～+ 60)，相對濕度不大于95%。

（4）調節閥前后位置應有直管段，長度不小于10倍的管道直徑（10D），以避免閥的直管段太短而影響流量特性。

（5）調節閥的口徑與工藝管道不相同時，應采用異徑管連接。在的調節閥安裝時，可用螺紋連接。 閥體流體方向箭頭的應與流體方向一致。

（6）要設置旁通管道。目的是便于切換或手動操作， 可在不停車情況下對調節閥進行檢修。

（7）調節閥在安裝前要的管道內的異物，如污垢、焊渣等。
