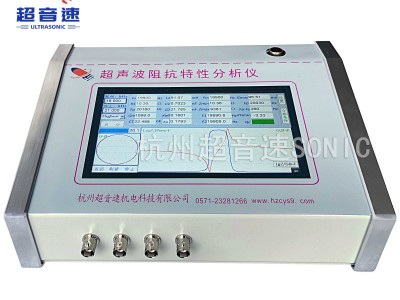

超聲波換能器特性分析儀CYS-J301 - CYS-J302

一、儀器概述

杭州超音速公司生產的超聲波換能器特性分析儀，又叫做超聲波頻率測量儀，超聲波換能器參數分析儀，超聲波換能器阻抗測試儀，超聲波性能分析儀，本儀器由硬件和軟件兩部分構成。為杭州超音速公司聯合中國科學院聲學所共同研發推出的一款專業檢測儀器。產品可以測量和評定超聲波工具頭（超聲波模具）、壓電陶瓷片、壓電換能器、超聲波清洗機、超聲波焊接機、超聲波粉碎機、超聲波加工設備等各種器件、設備的參數、品質和綜合性能。

二、阻抗測試儀特點

1.頻率測量精度高，精確到0.001KHz；

2.通過導納圓和對數曲線容易進行缺陷判斷；

3.檢測結果完全區分諳振點和半功率點；

4.測試數據電腦可無限存儲和打印并可追溯數據源；

5.自動篩選和統計，可設置參數篩選；

6.自動化操作效率高，操作簡單，避免了人工誤差；

7.簡單、易用、指標和圖形相結合、參數準確、價格低廉、對生產的可指導性非常強等。

8.超聲波換能器特性分析儀規格和型號：CYS-J301、CYS-J302。

換能器阻抗測試儀可以測量和評定壓電陶瓷片、壓電換能器、超聲波清洗機、超聲波焊接機、超聲波粉碎機、超聲波加工設備等各種器件、設備的參數和性能優劣。通過導納圓圖與電導曲線圖進行判斷，比較直觀、實用。

三、產品檢測參數

本儀器能檢測的超聲波器件的參數有如下這些：

1、超聲波產品的諧振頻率Fs；

2、反諧振頻率Fp；

3、靜電容C0 ；

4、動態阻抗R1；

5、動態電容C1 ；

6、動態電感L1 ；

7、自由電容CT ；

8、自由介電常數；

9、換能器、工具頭、變幅桿的機械品質因素Qm；

10、機電耦合系數Keff；

11、平面機電耦合系數Kp ；

12、半功率點F1 與 F2

13、導納Gmax；

14、阻抗Zmax；

15、阻抗Zmin；
