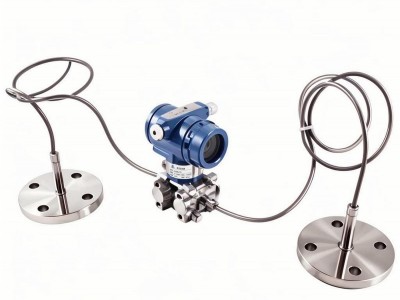

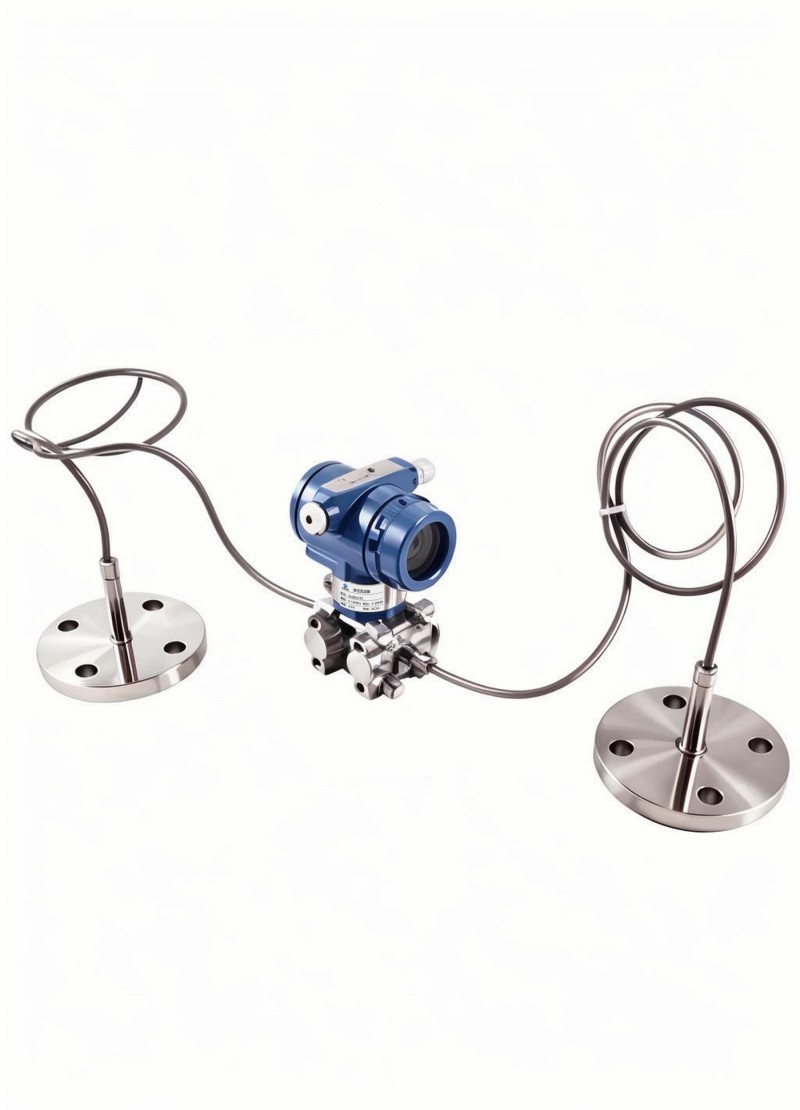

概述：ZX3051TT2遠傳法蘭式變送器結構上由ZX3051差壓變送器和經焊接安裝的帶毛細管遠傳法蘭組成，法蘭與傳感器之間采用硅油等填充液傳遞壓力，避免被測介質通過引壓管對測量造成的影響。被測介質通過引壓管對測量造成的影響包括；結晶、凝固、汽化(沸騰)。冷凝分餾(重度改變)等。用于測量液體、氣體或蒸汽的液位。流量和壓力，然后將其轉變成4~20mA DC信號輸出。
參數：
| 量程 | 40KPa、250KPa、1MPa、3MPa | |
| 精度 | ±0.075%F.S | |
| 工作溫度 | -20~70℃帶顯示 | |
| 存儲溫度 | -40~85℃ | |
| 被測介質 | 氣體、液體 | |
| 膜片材質 | 316L、哈式合金C、鉭、其它 | |
| 電氣性能 | 二線制 | |
| 輸出方式 | 4~20mA 4~20mA+HART | |
| 供電電源 | 12~36VDC | 12~36VDC |
| 法蘭尺寸 | DN25、DN40、DN50、DN80、DN100(1英寸、12英寸、2英寸、3英寸、4英寸) | |
| 外殼防護等級 | IP65 | |
| 壓力接口 | 法蘭PN系列、法蘭class系列、其它 | |
| 壓力形式 | 差壓D | |
| 防爆等級 | ExdllCT6 | |
選型表：
| 型號和規格代碼表 | 提供快速貨期 | ||||||||||||||
| 差壓變送器選型ZX3051TT2 - | |||||||||||||||
| 1 | 量程 | A | 0-1KPa~40KPa(0-100~4000mmHO)/(0-10~400mbar) | ||||||||||||
| B | 0-2.5KPa~250KPa(0-0.25~25mHO)/(0-25~2500mbar) | ||||||||||||||
| E | 0-10KPa~1MPa(0-1~100mHO)/(0-0.1~10bar) | ||||||||||||||
| H | 0-30KPa~3MPa(0-3~300mHO)/(0-0.3~30bar) | ||||||||||||||
| 2 | 膜片材質 | T | 316L | ||||||||||||
| D | 哈氏合金C(插入筒無此選型) | ||||||||||||||
| G | 鉭(插入筒無此選型) | ||||||||||||||
| 3 | 填充液 | I | 常溫硅油(-40~205℃) | ||||||||||||
| F | 高溫硅油(0~315℃) | ||||||||||||||
| 4 | 電氣接口 | 1 | M20*1.5內螺紋，PVC | ||||||||||||
| 2 | M20*1.5內螺紋，不銹鋼 | ||||||||||||||
| 3 | 1/2NPT內螺紋，PVC | ||||||||||||||
| 4 | 1/2NPT內螺紋，不銹鋼 | ||||||||||||||
| 5 | 法蘭標準 | D | HG-T20592-2009(鋼管制法蘭PN系列) | ||||||||||||
| N | HG-T20615-2009(鋼管制法蘭Class系列) | ||||||||||||||
| Q | 其他法蘭標準 | ||||||||||||||
| 6 | 法蘭尺寸 | 3 | DN50 | 2英寸 | |||||||||||
| 4 | DN80 | 3英寸 | |||||||||||||
| 5 | DN100 |
| |||||||||||||
| 6 | 其他 | ||||||||||||||
| 7 | 公稱壓力等級 | 1 | PN2.5、PN6 | ||||||||||||
| 2 | PN10、PN16 | Class150(1b) | |||||||||||||
| 3 | PN25、PN40 | Class300(1b) | |||||||||||||
| Y | 其他 | ||||||||||||||
| 8 | 插入筒伸出長度 | 0 | 0(不帶插入筒) | ||||||||||||
| 2 | 50mm | ||||||||||||||
| 4 | 100mm | ||||||||||||||
| 6 | 150mm | ||||||||||||||
| 8 | 200mm | ||||||||||||||
| Y | 特殊要求 | ||||||||||||||
| 9 | 防爆處理 | P | 普通型 | ||||||||||||
| F | 隔爆ExdlICT6 | ||||||||||||||
| 10 | 顯示 | M | 帶顯示 | ||||||||||||
| N | 無顯示 | ||||||||||||||
| 11 | 附加要求 | 0 | 無 | ||||||||||||
| P | M20*1.5外螺紋配引壓焊接頭 | ||||||||||||||
| Q | 連接件材質316L | ||||||||||||||
| K | 脫脂洗凈處理 | ||||||||||||||
| U | 懸掛式位號牌 | ||||||||||||||
| L | 防雷保護(耐瞬變電壓) | ||||||||||||||
| Y | 英文銘牌 | ||||||||||||||
