雙極板碳?xì)纸佑|電阻測試儀

燃料電池雙極板炭紙接觸電阻測試儀

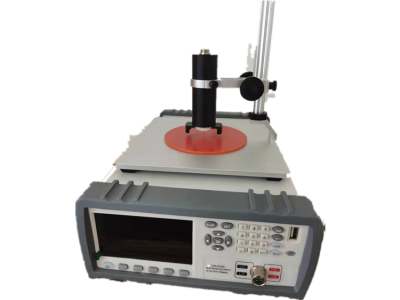

垂直電阻測試儀核心技術(shù)要點(diǎn)與應(yīng)用解析，重點(diǎn)聚焦垂直方向電阻率測量的專業(yè)場景：一、儀器原理與功能定位‌   垂直電阻率測試原理‌樣品置于兩平行電極間，施加垂直方向可控壓力（如0.05~4.0MPa），通過四端法實(shí)時測量不同壓強(qiáng)下的電阻值，計(jì)算電阻率公式：‌ρ = (R × S) / L‌（ρ為電阻率，R為電阻，S為電極接觸面積，L為樣品厚度）‌。‌   技術(shù)優(yōu)勢‌ ：消除接觸電阻影響，支持動態(tài)壓力下的連續(xù)測量，精準(zhǔn)反映材料在壓縮狀態(tài)下的導(dǎo)電性能‌。‌   核心測量能力‌‌   壓力控制‌：范圍30–5000N（≈0.05–4.0MPa），分辨率0.1N，精度±0.5%‌；  ‌ 電阻測量‌：量程1μΩ–20kΩ，分辨率達(dá)0.01μΩ，支持自動溫度補(bǔ)償‌；‌   運(yùn)動控制‌：精密絲杠驅(qū)動，速度1–300mm/min可調(diào)，確保壓力加載平穩(wěn)‌。二、關(guān)鍵應(yīng)用場景1. ‌新能源電池材料評估‌‌質(zhì)子交換膜燃料電池（PEMFC）‌：測試碳紙（氣體擴(kuò)散層）、雙極板在模擬電池組裝壓力下的垂直電阻率，優(yōu)化導(dǎo)電涂層工藝‌。‌  液流電池電極‌：依據(jù)標(biāo)準(zhǔn)T/CEEIA 577–2022，評估鐵鉻液流電池電極材料的Z向?qū)щ娦?zwnj;。2. ‌特種材料研發(fā)與質(zhì)檢‌   涂層/薄膜材料‌  ：銅箔涂層、氮化物陶瓷涂層的垂直導(dǎo)電性能驗(yàn)證‌；‌    多孔碳材料‌：碳纖維紙松裝密度下的電阻率一致性檢測（如GB/T 24525–2009）；‌    粉體材料‌ ：鋰電池正極粉體在壓實(shí)過程中的電阻率變化曲線分析‌。三、操作與選型注意事項(xiàng)‌    測試關(guān)鍵控制點(diǎn)‌‌  壓力均勻性‌：上下壓板平行度需＜0.025mm，避免偏載導(dǎo)致數(shù)據(jù)失真‌；‌  電極維護(hù)‌：銅鍍金電極需定期清潔（乙醇擦拭），防止氧化層增加接觸電阻‌；‌  環(huán)境校準(zhǔn)‌：高溫測試需配置鉑電極并記錄溫漂影響‌。四、技術(shù)演進(jìn)方向‌     智能化擴(kuò)展‌：新一代設(shè)備集成PC軟件（如恒品），可導(dǎo)出壓強(qiáng)-電阻率三維圖譜，輔助材料壓縮模型構(gòu)建‌；‌     多參數(shù)聯(lián)測‌：結(jié)合形變傳感器同步記錄樣品厚度變化，解析壓實(shí)密度與電阻率的關(guān)聯(lián)性（如電池極片工藝優(yōu)化）‌。
垂直電阻測試儀通過精密壓力控制與電學(xué)測量融合，已成為新能源材料研發(fā)的核心設(shè)備，其動態(tài)壓力下的電阻率數(shù)據(jù)對提升電池性能至關(guān)重要‌。以下是垂直電阻測試儀的正確操作流程及關(guān)鍵技術(shù)要點(diǎn)，結(jié)合標(biāo)準(zhǔn)規(guī)范與實(shí)踐經(jīng)驗(yàn)整理而成：一、操作前準(zhǔn)備‌    設(shè)備檢查‌‌ 電極維護(hù)‌：清潔上下鍍金電極表面（乙醇擦拭），確保無氧化層或污漬，防止接觸電阻干擾‌。‌ 壓力校準(zhǔn)‌：檢查壓板平行度（偏差需＜0.025mm），預(yù)壓空載平臺至壓力歸零‌。‌ 環(huán)境設(shè)定‌ ：記錄室溫（影響電阻率），需溫漂補(bǔ)償?shù)呐渲勉K電極‌。‌  樣品處理‌‌塊體/薄膜‌：裁切為標(biāo)準(zhǔn)尺寸（如4cm²），厚度均勻，表面平整無毛刺‌。      ‌  粉末材料‌： 裝入模具，預(yù)壓至恒定壓力（如10MPa），消除松裝密度差異‌。二、測試流程（以碳紙/雙極板為例）‌  安裝樣品‌將樣品居中放置于兩電極間，避免偏斜，手動輕壓初步固定。‌  參數(shù)設(shè)置‌      ‌        設(shè)定要求‌‌               示例值‌初始壓力輕接觸（約0.05MPa）         30N壓力步長按標(biāo)準(zhǔn)遞增（如0.05MPa/步）    0.05MPa電阻量程預(yù)估樣品電阻值          1μΩ–20kΩ檔位‌1壓板移動速度低速保證平穩(wěn)加載    10mm/min‌13‌啟動測試‌開啟設(shè)備，選擇“自動模式”，系統(tǒng)逐級增壓并記錄每級壓強(qiáng)下的電阻值。‌   停止條件‌：連續(xù)兩次電阻變化率≤5%時自動終止達(dá)到電阻值。‌   數(shù)據(jù)記錄‌實(shí)時屏幕顯示 ‌壓強(qiáng)-電阻曲線‌，支持導(dǎo)出數(shù)據(jù)或微型打印機(jī)現(xiàn)場輸出。雙極板與碳紙間的接觸電阻測試儀技術(shù)指導(dǎo)恒品機(jī)電檢測儀器新能源電池材料電阻率測試三、關(guān)鍵注意事項(xiàng)        ‌ 壓力一致性‌粉末/多孔材料必須固定壓力（如GB/T 24521-2018要求10MPa），否則數(shù)據(jù)不可比‌。塊狀樣品需確保受力均勻，偏載會導(dǎo)致電阻值異常升高‌。‌        干擾排除‌高濕度環(huán)境需縮短操作時間，防止電極表面凝露影響導(dǎo)電性‌。測試中禁止移動接線或觸碰壓板，避免機(jī)械振動引入誤差。‌        安全防護(hù)‌‌  放電操作‌：測試結(jié)束等待自動放電完成（指示燈熄滅），感性負(fù)載需額外等待20秒‌。高壓測量時穿戴絕緣手套（≥10kV防護(hù)等級）。四、常見故障處理‌  故障現(xiàn)象‌     ‌可能原因‌                        ‌解決方法‌電阻值跳變    電極接觸不良             清潔電極并重新夾緊樣品壓力加載失敗絲杠卡滯或電機(jī)過載        檢查傳動部件潤滑，降低移動速度數(shù)據(jù)無輸出    信號線松動或量程超限    切換更高電阻量程，檢查接線‌  五、拓展應(yīng)用場景‌  燃料電池雙極板‌：模擬電池組裝壓力（0.5–4.0MPa），優(yōu)化導(dǎo)電涂層工藝‌。 ‌ 鋰電池極片‌：同步分析壓實(shí)密度與垂直電阻率關(guān)聯(lián)性，指導(dǎo)漿料配方。‌ 科研創(chuàng)新‌：結(jié)合形變傳感器記錄厚度變化，構(gòu)建材料壓縮導(dǎo)電模型。通過規(guī)范操作與精細(xì)控制，垂直電阻測試儀可精準(zhǔn)反映材料在壓縮狀態(tài)下的導(dǎo)電特性，為新能源材料研發(fā)提供核心數(shù)據(jù)支撐‌。

GB/T 1997 焦炭試樣的采取和制備GB/T 8170 數(shù)值修約規(guī)則與極限數(shù)值的表示和判定方法原理：將一定粒度的干燥試樣裝入試樣精內(nèi)，在一定的壓力下通入一定強(qiáng)度的電流，測量試樣兩端的電壓降，根據(jù)歐姆定律計(jì)算試樣的電阻率。粉未電阻率測量儀高度測量裝置;測量范圍 15 mm～17 mm，精度 0.01 mm。試驗(yàn)機(jī);能給試樣穩(wěn)定施加 3.9 MPa±0.03 MPa 壓力，線路電壓降低于0.5 mV。 電源∶能提供穩(wěn)定直流 500 mA士0.1 mA。電壓表∶測量精度士0.1 mV，可測量試樣兩端的電壓降。試樣筒內(nèi)徑 16.0 mm～16.3 mm。干燥箱溫度可以控制在0 ℃～300 ℃，控溫精度士5 ℃，帶鼓風(fēng)。試樣采取和制備焦炭按照 GB/T 1997 規(guī)定進(jìn)行，其他可參照執(zhí)行。試樣經(jīng)縮分后將其中1 kg 試樣置于鼓風(fēng)干燥箱內(nèi)，在 150 ℃±10 ℃干燥 2 h。再破碎至小于 1mm，縮分出 80 g～100 g，其余試樣用于保存。將縮分出的試樣經(jīng)過3次至 4次破碎使其全部通過0.5 mm 的方孔標(biāo)準(zhǔn)篩，取粒度 0.315 mm～ 0.500 mm之間的試樣（也可選用根據(jù)產(chǎn)品標(biāo)準(zhǔn)或供需雙方約定的粒度區(qū)間，但報(bào)告中需注明粒度區(qū)間），制備好的試樣不少于 30g混合均勻，貯存在干燥器中備用。試驗(yàn)步驟稱取試樣稱取3.3g試樣，為保證試樣高度在 15 mm～17 mm 之間，必要時可調(diào)整試樣量。測定將試樣筒底和壓頭短接，然后施加3.9 MPa±0.03 MPa的壓力，連好電線并接通電源。調(diào)整穩(wěn)壓電源電流，使通過線路的電流為 500 mA士0.1 mA，然后測量線路的電壓降V。（該讀數(shù)應(yīng)小于1 mV，否則需調(diào)整儀器），測定兩次取平均值。在試樣筒中加入試樣，震實(shí)并使試樣上表面平整后將試樣筒置于試驗(yàn)機(jī)內(nèi)，然后施加3.9 MPa±0.03 MPa的壓力，測量樣品高度h，連好電線并接通電源，調(diào)整穩(wěn)壓電源電流，使通過試料的電流為500mA士0.1mA，然后測量試樣的電壓降。測定次數(shù)獨(dú)立地進(jìn)行兩次測定，每次測定均使用未測試過的新試樣，取其平均值。檢測時間當(dāng)試樣通過電流開始 3min 內(nèi)應(yīng)檢測完畢，超時結(jié)果做廢。結(jié)果計(jì)算按式（1）計(jì)算粉末電阻率∶式中∶-—粉末電阻率，單位為微歐米（μΩ·m）;S——試樣筒內(nèi)橫截面積，單位為平方毫米（mm²）;V ——試樣與線路電壓降，單位為毫伏（mV）;V。--—線路電壓降，單位為毫伏（mV）;I —電流，單位為安培（mA）;h——試樣顆粒柱的高度，單位為毫米（mm）。檢驗(yàn)結(jié)果為兩次測定值的算術(shù)平均值，保留整數(shù)。數(shù)值修約按 GB/T 8170 的修約比較法規(guī)定進(jìn)行。精密度重復(fù)性在重復(fù)性條件下，大于300μ·m 的樣品兩次測定結(jié)果的差值不大于5%，小于 300μn·m 的樣品兩次測定結(jié)果的相對偏差不大于 8%。











責(zé)權(quán)聲明：

①本版塊的所有文章及圖片均為客戶自行編輯，其版權(quán)為客戶所有，客戶需保證其編輯的文章及圖片均無侵犯任何第三方的合法權(quán)益，如被第三方維權(quán)，由客戶承擔(dān)全部責(zé)任；
② 本網(wǎng)站僅為展示平臺，如要轉(zhuǎn)載，請與我網(wǎng)站聯(lián)系協(xié)助獲得授權(quán)；
③發(fā)布內(nèi)容如有侵權(quán)，請及時聯(lián)系我網(wǎng)站進(jìn)行刪除。
※ 聯(lián)系電話：400-854-6788
