科里奧利質量流量計

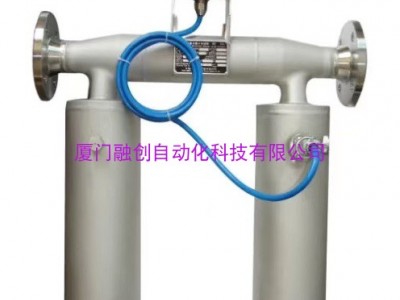

     廈門融創RCMF科里奧利質量流量計是我公司根據科里奧利力原理開發的一種新型的流量測量儀表，可直接測量封閉管道內流體的質量流量和介質的密度。流量計由流量測量傳感器和信號轉換器兩部分組成。RCMF傳感器外形結構根據振管結構分為U型結構及三角型結構：RCMF-020至RCMF-200傳感器結構為U型管結構，RCMF-003至RCMF-015為三角形結構。

二、科里奧利質量流量計檢定規程；

1、能夠直接測量流體的質量流量（這對能源的計量和化學反應等生產過程檢測控制具有重要意義）

2、測量準確度高（測量準確度可保證在0.1%～0.5%）

3、可測比較大，一般保證基本準確度的可測比為10:1或20:1

4、應用范圍廣，除正常的流體測量外還可測量一般流體測量儀表較難測量的工業介質，如高粘度流體、各種漿液、懸浮液等

5、可在線測量被測介質的密度、溫度等參數，并以此派生測量溶液中溶質的濃度

6、安裝要求不高，對上下游直管段沒有什么要求

7、運行可靠、維修率低

三、科里奧利質量流量計檢定品牌；

    廈門融創RCMF科里奧利質量流量計的特點確定了流量計可以在下述領域中得到廣泛的應用：

1、流體能源、流體原料、產品的計量，例如石油、化工原料及產品的裝車（裝船）、卸車（卸船）的計量及包裝計量；

2、石油、化工、食品、醫藥行業生產過程對物料的精準計量、控制；

3、高粘度物料的在線計量，例如瀝青、重油、油脂的計量；

4、有懸浮物及固體顆粒物物料的計量，例如水泥漿、石灰漿的計量；

5、易凝固物料的保溫計量，例如瀝青等易凝固物料的計量實現保溫狀態工作；

6、中高壓氣體的精確計量，例如CNG石油天然氣的計量；

7、微小流量測量，例如精細化工及醫藥行業微小流量的測量；

8、在線測量介質的密度，并以此派生出測量溶液的溶質所含的濃度，例如石灰漿液石灰濃度測量；

9、超低溫介質流量的測量，例如液氮、液氧等液化氣的測量；

10、高溫介質的流量測量，例如高溫油（溫度可達200～300℃）的測量；

11、高壓介質的流量測量，例如石油鉆井固井用水泥漿流量的測量（高壓幾十MPa)等等。

四、科里奧利質量流量計測量原理；

    當一個位于以P為固定點（旋轉中心）作旋轉運動的管子內的質點做朝向旋轉中心或離向旋轉中心的運動時，將產生一慣性力。質量為δm的質點以勻速υ在管道內向右運動，而管道圍繞固定點P以角速度ω旋轉。此時這個質點將獲得兩個加速度分量：
1、法向加速度αr（向心加速度），其量值等于ωr,其方向朝向P點。
2、切向加速度αt(科里奧利加速度)，其量值等于2ωυ，方向與αr垂直。
    由切向加速度產生的作用力稱為科里奧利力。對于特定的旋轉管道，其頻率特性是一定的，ΔFc僅取決于δqm。因此直接或間接測量科氏力就可以測量質量流量。科氏原理質量流量計就是根據上述原理工作的。實際的流量傳感器并非實現旋轉運動，而代之以管道振動。

    一個彎管道的兩端被固定，在兩個固定點的中間位置給管道施加振動力(按管道的諧振頻率)，使其以固定點為軸以其自然頻率ω振動。當管道內沒有流體流動時，管道只受外加振動力作用，管道兩個半段振動方向相同，沒有相位差。當有流體流動時受管道內流動的介質質點科氏力Fc的影響（在管道的兩個半段科氏力F1、F2大小相等、方向相反圖1.2），管道的兩個半段按相反的方向發生扭動，產生相位差（圖1.3、圖1.4），這一相位差同質量流量成正比。傳感器的設計就是把科氏力的測量轉為對振動管兩側相位時差的測量，這就是科氏質量流量計的工作原理。

五、科里奧利質量流量計安裝方向；

（1）流量計安裝的基本要求

    廈門融創RCMF科里奧利質量流量計傳感器安裝應使傳感器流向標識與流體流向一致；科氏質量流量計是根據測量管振動原理測量的流量儀表，因此傳感器安裝時應考慮相關管路做堅固的支撐，避免儀表及相關管路產生震動；若強烈的管道振動不可避免時，建議用柔性管將管道系統與儀表傳感器隔離；安裝時連接法蘭面應相互平行，使兩個法蘭的中心位于同一軸線，避免產生附加應力；測量液體流量時應盡可能使流體流向從下至上，同時應避免儀表安裝在管路高處，防止管路氣體聚集影響儀表的正常工作。

（2）流量傳感器的安裝方向

     廈門融創RCMF科里奧利質量流量計的流量傳感器的安裝基本原則是必須保證傳感器內的振管在垂直狀態工作。流量計振管可以垂直向下安裝、也可以垂直向上安裝、或者旗式安裝或者斜向旗式安裝，但一定避免橫向安裝（此時振管不僅受到科氏力的作用，還要受到振管重力的作用，使測量不能正常進行）。一般狀態下測量液體介質流量時振管應朝下垂直安裝，以避免氣體積存在振管內，影響正常測量。

    一般狀態下測量氣體介質流量時振管應垂直朝上安裝，以避免液體積存在振管內影響正常測量。若測量介質內有可能有顆粒物積存在振管內時，應采取旗式安裝方式，以避免顆粒物積存在振管內，影響正常測量。
廈門融創自動化科技有限公司是一家專門研發，生產和銷售科里奧利質量流量計、蒸汽流量計，導熱油熱量表，電磁流量計，明渠流量計的專業生產廠家，是國內中高端品牌流量計的源頭生產廠家，憑借過硬的品質，良好的品牌效果，完善的售后保障，的案例營銷模式得到廣大用戶的青睞和好評。
