潛水離心式曝氣機安裝布置選型圖,潛水離心式曝氣機進氣量和溶氧量


品牌: 南京中德環保
產品規格: QXB7.5
單價: 2690.00元/臺/套
起訂: 1 臺/套
供貨總量: 280 臺/套
發貨期限: 自買家付款之日起 7 天內發貨
所在地: 江蘇 南京市
有效期至: 長期有效
最后更新: 2021-06-03 07:43
瀏覽次數: 804

公司基本資料信息
詳細說明



 南京中德環保設備制造有限公司

 地址:南京市六合區金牛湖街道新光社區雙橋路115號

 聯系人:徐 敏(經理)18913960189 ,15866648281

 傳真:025-57530868

 郵箱:njxm668@163.com

 Q  Q: 1215040622

QXB2.2KW潛水離心曝氣機技術參數

一、        主要用途及使用范圍

1.       用途

潛水曝氣機用于污水處理廠的曝氣池,曝氣沉砂池,也可用于小型污水處理裝置,工業廢水處理和養魚塘增氧。

2.       特點

1)      結構緊湊、占地面積小,安裝方便。

2)      除吸氣口外,其余部分潛入水中,噪音小。

3)      吸入空氣多,產生氣泡多而細,溶氧率高。

4)      無需提供氣源,省去鼓風機,工程投資少。

5)      采用引進德國ABS技術,葉輪采用不堵塞式,運行安全、可靠。

6)      構造及工作過程

3.       構造及工作過程

潛水曝氣機由潛污泵、混合室、底座、進氣管和組成。

進氣管上端為空氣吸入口位于水面之上,下端與混合室連通接通電源后由于葉輪旋轉,高速水流從葉輪出口流出經混合室形成負壓,因而空氣被吸入并與污水混合,混合液從出口流出,完成對污水的充氧。

原理:

QXB型離心式潛水曝氣機為直聯式結構。旋轉的葉輪在水中產生一個離心力,通過離心力在葉輪周圍形成一個負壓區,空氣通過進氣管被吸入,被吸入的空氣和水在混合盤內混合,隨后這種良好的均勻的混合物自動從排出口四周噴出。

此過程包括以下幾個方面:混合盤中的空氣與水混合產生氣液混合效應,出口排出的氣液混合液形成循環和對流;大量空氣分子中的氧氣高速運動獲得一個極高的氧氣吸收效率。

二、        主要技術參數

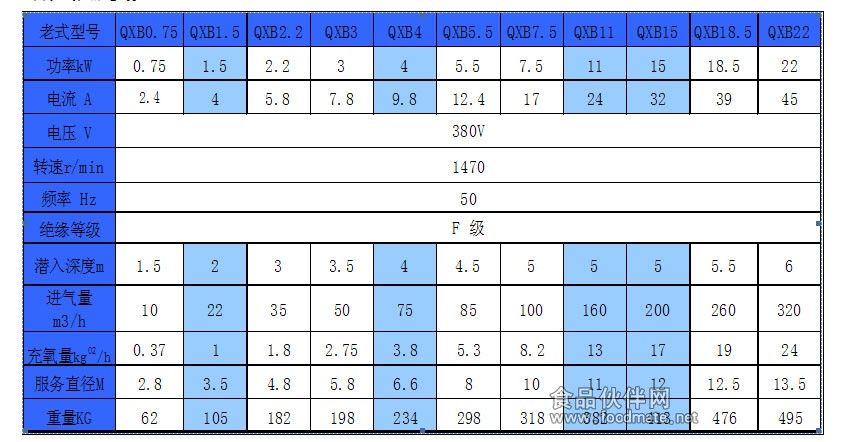

鑄件式性能參數:
新式性能參數:




新式性能參數:

性能曲線:

外形尺寸:

三、運輸與使用注意事項

決不允許用曝氣機的電纜線起吊或懸掛曝氣機。在搬運或懸掛曝氣機可用帶鉤的鏈條鉤在把手上或上蓋吊環上。 如果曝氣機仍在使用或浸在水中,在0℃以下的氣溫時,可以繼續使用。 潛水曝氣機使用油脂或潤滑油進行潤滑。由于密封磨損,油脂或潤滑油會漏出。這時,請趕快將曝氣機送至本廠維修部或委托維修點,更換密封,以免將電機燒壞。 未切斷電源時,不得移動曝氣機,人不得進入水中。 潛水曝氣機安裝以后,不能長期浸在水中不用,建議每半月至少運行4小時以檢查其功能和適應性,或提起放在干燥處備用。 潛水曝氣機不能放在污水入口處,當底盤放在泥地或浮沙上,潛水曝氣機由于振動產生下陷,在這種情況下,建議將曝氣機懸置起來或放在一個較大的底板上。 潛水曝氣機由于工作原理,浸入深度應不超過3米。 潛水曝氣機必須保證安全接地。

四、使用說明

  在潛水曝氣機起動之前,應由一名合格的電工對該系統進行檢查,確保采取下述各項所要求的電器保護措施。

潛水曝氣機在運行前,應用0—500V兆歐表檢查電機定子繞組對地絕緣電阻,不得低于1兆歐。 電源電壓一定要在銘牌上標出的額定電壓±5%的范圍內,電源電壓升高值不允許超過額定電壓的10%,如果電源離潛水曝氣機使用的地方距離較遠時,電纜的截面積應當加粗,接頭應盡可能少些,否則會使電壓下降得太多,且接頭處應密封防水。 四芯電纜中,帶有      者為地線,一般為黃綠線,為保證安全,必須將地線接牢并比其它線長出50mm。 檢查葉輪旋轉方向

使用三相電源得潛水曝氣機,在潛水曝氣機初次啟動或每次重新安裝后都應檢查轉動方向,移動方向不正確,會降低效率,并損壞水泵。

檢查方法為,潛水曝氣機在最終安裝前,應舉高并作簡單的啟動,從底部向上看潛水曝氣機的吸水口,葉輪按逆時針方向旋轉。如果幾臺潛水曝氣機連到一個控制器上,各臺潛水曝氣機必須單獨進行檢查。如果旋轉方向不正確可以交換控制器上三相線中的任意兩條線的位置,就能改變轉動方向。

QXB型潛水離心曝氣機的結構圖

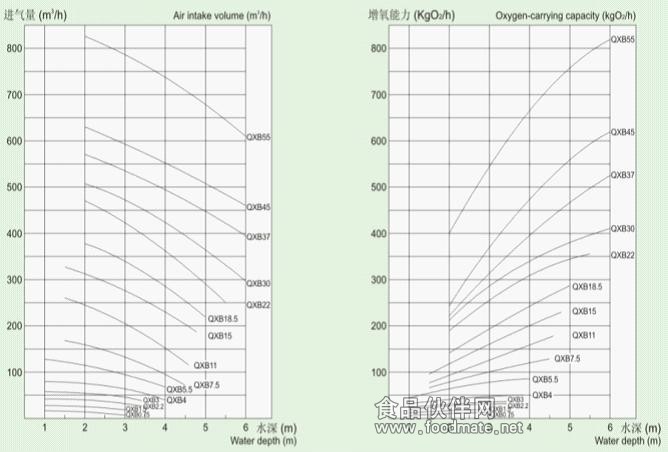

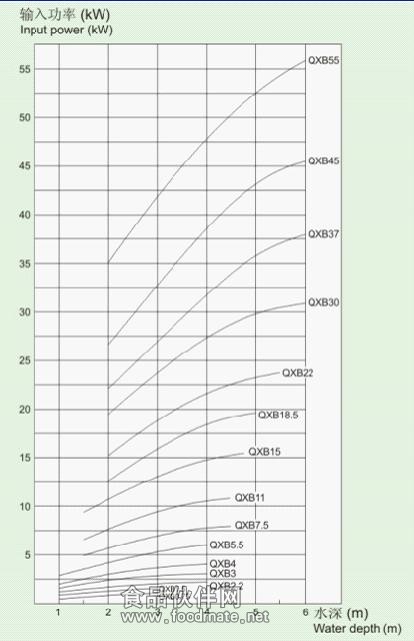

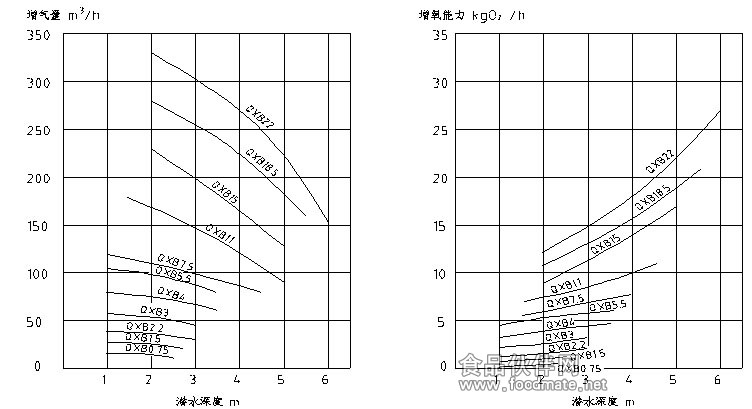

QXB型潛水離心曝氣機性能曲線:

QXB型潛水離心曝氣機性能曲線
QXB型潛水離心曝氣機性能曲線

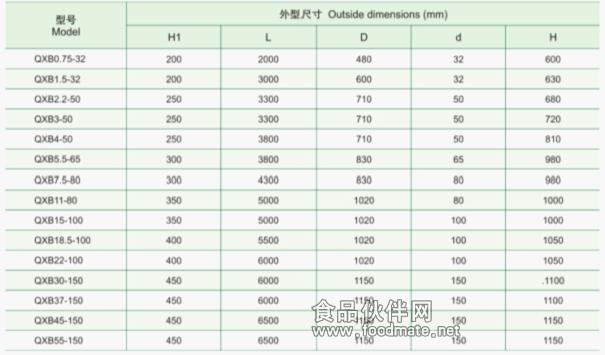

QXB型潛水離心曝氣機的安裝尺寸:
QXB型潛水離心曝氣機的安裝尺寸
QXB型潛水離心曝氣機的安裝尺寸

QXB型潛水離心曝氣機選型、詢價需要提供數據:

1、需氧量(kgO2/h);
2、曝氣池形狀、尺寸及水深(m);
3、曝氣池水質狀況(如溫度、BOD5、COD等)。
詢價時需要提供:電機功率,葉輪直徑,是否需要安裝系統。


QXB型潛水離心曝氣機推薦布置選型:
圓形池 方形池 長方形池(長:寬<1.5:1) 長方形池(長:寬<2:1)

圓形池

方形池

長方形池(長:寬<1.5:1)

長方形池(長:寬<2:1)
