一、前言為了更好地使用南京中德環保設備制造有限公司生產的QJB-W型潛水污泥回流泵、硝化液回流泵、混合液回流泵、污泥回流泵，在安裝使用前，請認真閱讀以下說明。
二、用途
QJB-W型潛水污泥回流泵、硝化液回流泵、混合液回流泵、污泥回流泵用于：
※ 地面排水時抽凈化水；
※ 灌溉和控制水道系統；
※ 廢水處理過程中再循環或泥槳抽吸回路中。
QJB-W型潛水污泥回流泵、硝化液回流泵、混合液回流泵、污泥回流泵的使用條件
※ 連續運行時，介質溫度不高于40℃；
※ 介質PH值為6-9。
※ 潛沒深度10m。

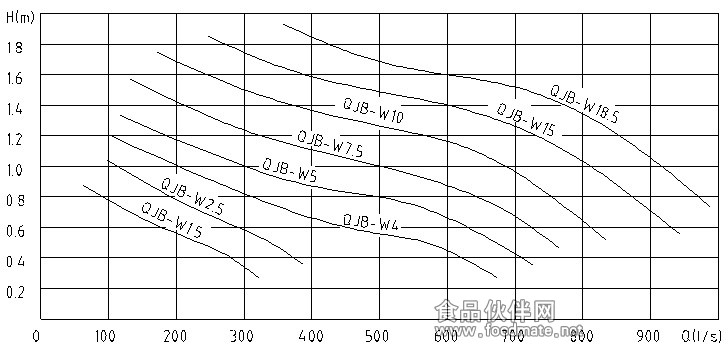

主要性能參數：
1. 正確安裝使用是該泵能長久、正常運轉的基本保證。
2. 污泥回流泵采用自動耦合安裝系統，不用任何機械拆卸便可迅速提升設備進行檢查和維護，安裝方便快捷。
3. 本設備除穿墻管需要預埋外，導桿、起吊架均用鋼膨脹螺栓與池體連接，不需要預埋件。
4. 預埋件和拍門由用戶采購安裝，用戶定購時應該注意。

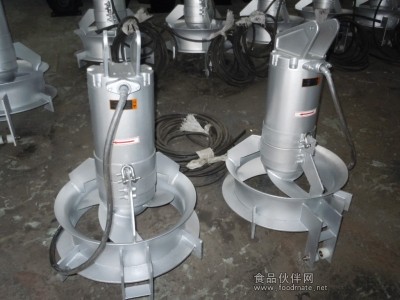

四、結構
專門設計的裝置部件和設備備件使潛水污泥回流泵、硝化液回流泵、混合液回流泵、污泥回流泵達到性能。
1、電纜采用特制水密電纜。
2、接線盒是全封閉的，與周圍液體和定子箱是隔離的。
3、電動機50HZ鼠籠式3相潛水異步電動機，F級絕緣，防擴等級IP68。電機由周圍介
質冷卻。
4、電動機的軸采用不銹鋼材料制作，轉子作動平衡試驗。
5、密封是靜密封為O型密封圈。軸密封為機械密封，將油室與周圍介質隔離。
6、軸承采用進口軸承，設計使用壽命可達100，000小時以上。
7、油室油用于潤滑和冷卻機械密封摩擦副，并隔離滲透液。
8、葉輪有三枚葉片，葉片寬而薄，表面光滑呈后掠式。因此達到高效、無阻運
轉，且具有自清功能。
9、導流罩的目的是為了形成的流動狀態。
10、排出接頭用于將導流罩固定在出水管上。
11、滑套在安裝系統方形導桿上可上下滑行，安裝時引導泵升降。
12、耦合裝置將排出接頭與出水管法蘭耦合并定位。
13、安裝系統分水下、水上兩部分。水下有導桿和支架組成，引導泵升降定位。水上部分由吊桿、立柱、手搖卷揚機組成，搖動卷揚機可提升或下落泵。
五、安裝
正確安裝使用是該泵長久、正常運轉的基本保證，特別提醒用戶不可大意。潛水污泥回流泵、硝化液回流泵、混合液回流泵、污泥回流泵采用自動耦合安裝系統，不用任何機械拆卸便可迅速提升泵進行檢查，方便快捷。
安裝步驟：

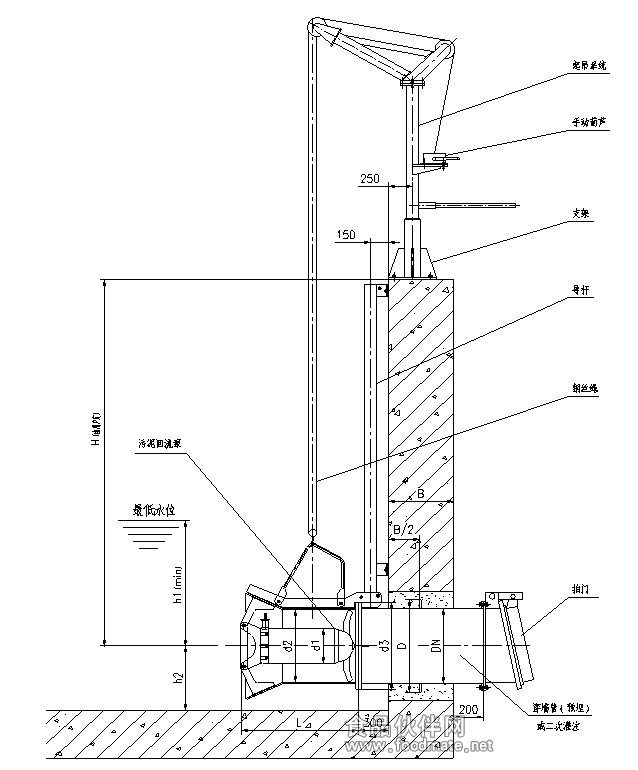

1、按安裝示意圖要求安裝好出水管；
2、裝上兩根導管和支承塊，支承塊用Ⅰ型脹錨螺釘（M10×95）與墻壁固定；
3、安裝支架，用Ⅰ型脹錨螺釘（M10×95）固定好支架。保證吊鉤起吊中心和污泥回流泵、硝化液回流泵、混合液回流泵、潛水污泥回流泵的起吊中心在同一垂直線上。
將污泥回流泵、硝化液回流泵、混合液回流泵、潛水污泥回流泵水平吊起，并沿導管垂直下滑。泵沿導管滑下并自動與出水管自動耦合。保證排出接頭的法蘭與出水管法蘭處于耦合狀態。升降1至2次，檢查是否靈活自如。污泥回流泵正確就位后，使手搖葫蘆鋼絲繩處于松弛狀態。
確保電纜在污泥回流泵運行時，不被卷入葉輪中！
維修、更換或升降前，必須切斷電源。
4、電連接
小心！設備運轉前必須確保設備與電源斷開且不會突然通電。
電機電纜和外接電控箱（柜）連接。
按接線圖所示連接電機電纜。
除接地線顏色為國標強制黃綠雙色線外，其余電纜線芯顏色不盡統一，一般以線標號碼為根據。
電纜線顏色 連接電控箱（柜） 線標號碼
黑（粗） L1 U1
藍（粗） L2 V1
棕（粗） L3 W1
黃/綠 PE PE
黑 T1 11
黑 T2 12
白 GC 31
注意：GC，T1、T2為檢測元件，分別是配置漏水保護器、熱敏開關（超溫保護器）。
禁止強電位進行檢測和控制！
在潛水污泥回流泵、硝化液回流泵、混合液回流泵、污泥回流泵起動之前，應由一名合格的電工對該系統進行檢查，確保采取下述各項所要求的電器保護措施。
4.1潛水污泥回流泵、硝化液回流泵、混合液回流泵、污泥回流泵在運行前，應用0--500V兆歐表檢查電機定子繞組對地絕緣電
阻，阻值不得低于50兆歐。
4.2電源電壓一定要在銘牌上標出的額定電壓±5%的范圍內，電源電壓升高
值不允許超過額定電壓的10%，如果電源離污泥回流泵使用的地方較遠時，電纜的截面積應適當加粗，接頭應盡可能少些，否則會使電壓下降的太多，且接頭處應密封防水。
4.3電纜中，帶有 ┻ 者為地線，一般為黃綠線，為保證安全，必須將地線接牢并比其它線長出50mm。并做到：確保回流泵正確接地。
4.4電動機電纜可使用YC或YCW電動機電纜。
4.5 將熱敏開關連至起動器。熱敏開關與定子相聯，它們通常是閉合的。
4.6泄漏保護線應正確接入控制電路；油室泄漏保護器可檢測油室中是否有
水，若油中含有30%的水，則會發出報警信號。建議在發出報警信號的7天內換油。如果換油后，傳感器發出警報，請與我公司聯系。
4.7 為避免回流泵內進水，需檢查電纜入口密封套筒及墊圈與電纜外徑是否
相符，電纜外皮有無破損。
4.8 注意起動電流可能超過額定電流的3~5倍，應確保保險絲或斷路器具有
合適的安培值。產品樣本中給出了額定電流和起動電流，保險絲電流強度及電纜必須根據有關技術標準和規程進行選擇。
4.9過載保護（電動機保護斷路器）應設定為銘牌上給出的電動機的額定電流
值1.1倍。
5、檢查葉輪旋轉方向
使用三相電源的污泥回流泵，在污泥回流泵初次啟動或每次重新安裝后都應檢查旋轉方向，旋轉方向不正確，會降低效率，并損壞污泥回流泵。
葉輪應按逆時針(面對葉輪看過去)相位系列L1-L2-L3（R-S-T）正確旋轉（為逆時針）。若旋轉方向不對，將兩條相線交換。
6、檢查安裝結果
整機安裝完畢后，為了確保安裝質量，應進行二至三次回流泵的上下起吊試驗（禁止通電），以檢查起吊系統、主機與導桿之間的配合情況，保證主機上下靈活，定位準確，無卡死現象；同時檢查底板與之撐定位的牢固后，清理池中的建筑垃圾，方可向池中放水。
六、運行
1、起動前操作
1.1 檢查油位應達到軸線以上。
1.2 檢查葉輪是否可以用手轉動。
1.3 檢查電纜入口是否被穩妥封緊。
1.4 如有監控裝置，檢查其工作性能。
1.5 檢查葉輪旋轉方向。面對葉輪看過去，葉輪應逆時針旋轉，嚴禁反向旋轉。
2、試運行
試運行開始時，設備應被固定在導桿上。
需注意葉輪起動時沖擊力很大，應特別小心！
2.1污泥回流泵、硝化液回流泵、混合液回流泵、潛水污泥回流泵運轉時，要小心旋轉中的葉輪。
2.2 在起動過程中，試運行污泥回流泵、硝化液回流泵、混合液回流泵、潛水污泥回流泵并注意起動時的電流沖擊。起動時幾秒內，電流高于工作時電流的10%~20%為正常現象。穩態狀態下的電流應比額定電流低。
電流消耗過大可能是由于液體粘性強或濃度高造成的，也可能是污泥回流泵調試不當造成的。檢查污泥回流泵是否搖擺振動。
在小容量池子中攪拌過于猛烈，由葉輪不平衡或潛入過淺市葉輪卷起的空氣所引起的液體的流入與流出不協調都可能造成搖擺與振動。
幾臺污泥回流泵、硝化液回流泵、混合液回流泵、潛水污泥回流泵如果相互干擾也會造成搖擺與振動。
3、連續運行
3.1保證污泥回流泵、硝化液回流泵、混合液回流泵、潛水污泥回流泵完全在水下運行。
3.2污泥回流泵、硝化液回流泵、混合液回流泵、潛水污泥回流泵仍在使用或浸在水中，在30℃以下的氣溫時，可以繼續使用，
當水溫超過40℃時，嚴禁使用污泥回流泵。
3.3污泥回流泵、硝化液回流泵、混合液回流泵、潛水污泥回流泵使用油脂或潤滑油進行潤滑，由于密封磨損，油脂或潤滑油
會漏出。屆時，請趕快將污泥回流泵送至本公司維修部或委托維修點，更換密封，以免將電機燒壞。
未切斷電源時，不得移動污泥回流泵，人不得進入水中！
關于污泥回流泵、硝化液回流泵、混合液回流泵、潛水污泥回流泵其它方面的操作疑問請向我公司技術部咨詢。
開機前，由合格專業人員檢查整個系統，確保符合相關規范要求。將電機電纜與電源進行正確接線。
調試時，必須檢查葉輪的旋轉方向是否正確。方法是：接通電源，從葉輪向電機方向看，葉輪應為逆時針方向運轉。如旋轉方向不正確，更換電源電纜的兩相。如多臺污泥回流泵連接在同一個控制柜上時，應對每臺污泥回流泵進行單獨檢查旋向。
七、維護與保養
本公司制造的污泥回流泵、硝化液回流泵、混合液回流泵、潛水污泥回流泵每臺在出廠前，都認真地進行了最終檢查。潤滑的滾珠軸承使污泥回流泵具有的耐久性。然而，為了保證污泥回流泵的使用壽命，建議進行定期的檢查和保養。
1、安全預防措施
△ 小心！
開始進行設備維護前，務必保證污泥回流泵、硝化液回流泵、混合液回流泵、潛水污泥回流泵與電源切斷并且無法被意外起動。
為避免受傷，務必留意損壞和磨損的組件的狀態
△ 注意！
保證污泥回流泵、硝化液回流泵、混合液回流泵、潛水污泥回流泵或其部件的穩定性，確保其不會滾動或倒下，以免造成人員傷害或物品的損壞。
2、檢查周期
2.1 檢查周期
定期檢查與維護可確保污泥回流泵、硝化液回流泵、混合液回流泵、潛水污泥回流泵的操作更加可靠。下面的維護時間表建議何時應該對污泥回流泵進行檢修，何時應進行徹底檢查（大修）。
維護時間表按磨損情況分A、B兩組。
| 組 | 磨損 | 檢修周期 | 大修周期 |
| A | 沒有或輕微 | 每8000個工作小時或一年一次 | 五年一次或每50,000個工作小時一次 |
| B | 嚴重 | 每4000個工作小時或一年兩次 | 每兩年一次或每20,000個工作小時一次或當檢查時指出必須處理時 |
注：對污泥回流泵、硝化液回流泵、混合液回流泵、潛水污泥回流泵的徹底檢查應在維修車間進行。
用安培表便能查出有無阻塞的可能。
注意檢查葉輪。如果葉輪磨損嚴重導致不平衡，電動機就會由于阻塞而過載。
3、 建議檢查
根據保養計劃書，通常建議檢查事項及操作過程如下：
| 檢查對象 | 操作過程 |
| 污泥回流泵和安裝系統上的可見部件 | 更換或修理磨損的與損壞的部件。確保所有的螺釘、螺栓和螺母都已上緊，檢查起吊裝置/扣眼、起吊鏈和繩索的狀態，檢查導桿是否垂直。 如果磨損部件妨礙了回流泵的正常運轉，將其更換。 |
| 油 量 | 注意！如果密封圈滲漏，油室將會受壓。用一塊布遮住油室以免油濺出來。有關詳情請見“注油與換油”。 將污泥回流泵水平放置，檢查油位是否達到軸的中心線以上。通過拆卸放油螺釘來檢查油的狀態，對油狀態的檢查可以了解是否有泄漏。上好注油螺釘以密封。因油與水分離，先流出液體說明泄漏可能存在，敲打螺釘，直到有干凈的油流出為止。 如果漏油量小于0.1ml/h，機械密封屬于正常。再往油室中注入新油。 如果漏油量大于0.1ml/h，重新注油。污泥回流泵運轉一周后，再查油況。如果漏油量仍大于0.1ml/h，可能是： · 機械密封圈受到損壞，請更換或與我公司聯系。 |
| 定子室中 的液體 | 注意！如果有泄漏，定子室會受壓。用一塊布遮住螺釘以免油濺出來。如定子室中滲入液體，傾斜設備以便定子室中的液體流出來。 · 檢查螺塞是否擰得足夠緊； · 檢查電纜入口是否泄漏； · 檢查油中是否帶水；一周后再檢查定子如果定子箱又滲入液體，可能是：內部密封已損壞！請與我公司銷售部聯系。 |
| 電纜入口 | 如果電纜入口滲漏：檢查電纜入口是否被封緊并形成一個有效的密封圈。 |
| 電 纜 | 如果電纜外皮被損壞，應及時更換。確保電纜不會過分彎曲或縮緊。 |
| 起動裝置 | 起動裝置上產生故障，請與電工聯系。 |
| 監控裝置 | 遵照監控裝置規則進行檢查。檢查： · 信號與跳閘 · 繼電器、燈泡、保險絲和接頭無損傷。 更換已損壞的裝置。 |
| 污泥回流泵的轉動方向（帶電檢查） | 如果從電動機側看葉輪沒有按順時針方向旋轉，可以調換控制器上三相線中的任意兩條線的位置。 嚴禁反方向旋轉，以免造成污泥回流泵的葉輪脫落，并損壞回流泵。 在污泥回流泵初次啟動或每次重新安裝后都應檢查旋轉方向。 |
| 定子的絕緣電阻 | 使用絕緣測試器。用500V-DC高阻表測試。相線間以及任一相線與地面的絕緣值應不小于1MΩ。 |
4、注油與換油
污泥回流泵的油室在出廠前，已注入適量的潤滑油，該油應每年進行更換。
注意！油室可能受壓。請用一塊布遮住油塞以免油濺出來。
換油應按下列方法進行：
將污泥回流泵放在兩根支架上或用行車將其水平吊起，使油室螺塞朝下，
在螺塞下方放一容器用于接油。擰松螺塞，（如果注油孔螺釘也已松開，排油將更加容易）放出潤滑油，然后用洗滌油清洗油室，再注入適量的潤滑油（90號齒輪油或20號機械油），污泥回流泵此時應保持水平位置。一般情況下應更換油孔螺釘的O型圈，然后將螺塞旋緊。
維修后的污油應進行收集并處理，避免污染環境！
5、故障檢查
回流泵運行中萬一發生故障，若不能確定故障原因，千萬不可采用臨時湊合的處理方法，也不要私自亂拆，請迅速與我公司銷售部聯系。
檢查電氣設備的故障，需要一只萬用表、一只鉗形電流表和回流泵接線圖。
故障檢查除在沒有電壓就不能檢查的情況之外，其余均在斷電和沒有接通電源的情況下進行。當電源接通后，保證無人靠近污泥回流泵。
電氣操作應由一位合格的電工完成。操作時遵守當地有關安全規則和安全預防措施。
