1. 概述
本節陳述了混合液回流泵，潛水回流泵的設計、制造、檢驗、安裝及調試的技術要求。完整的潛水回流泵應成套地配備安全、有效及可靠運行所需的附件、緊固件、備品備件、就地控制箱和接線箱以及所需電纜。
為了獲得標準化的外觀、運行維修、備品備件以及制造商服務，所提供的這類設備必須是一個制造商的終產品。
2. 制造商提供資料（但不限于此）
承包商應提交下列資料但不限于以下內容：
詳細提供設備平面及剖面圖，并應表明所有的設計尺寸、安裝尺寸以及功能尺寸要求，且應留出安裝、運行及維修所需的空間。
－應提供潛水回流泵全部的部件圖及與運行相關的組件詳圖。

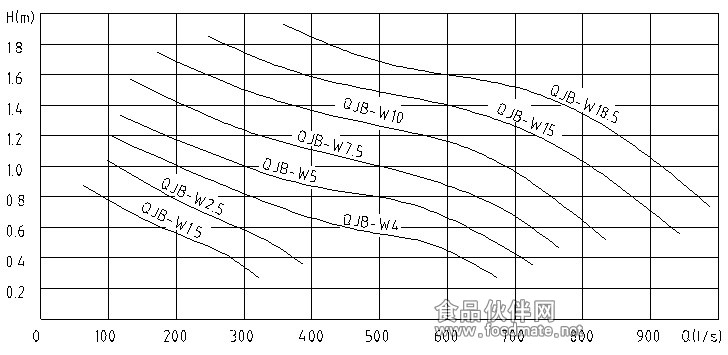

－詳細說明設備的性能參數并提供潛水回流泵的流量性能曲線圖。
—電機的額定功率、額定電流、額定功率因數等參數。
—配套電機、電機保護元件、保護繼電器接線圖和控制原理圖。
—配套現場（就地）控制箱的盤面布置圖、外形尺寸圖等。
3.設計條件
混合液回流泵、潛水回流泵應該在全浸沒條件下連續工作。同時應能適應連續運行、間歇運行和長期停止狀態后恢復運行的工作狀況。槳葉由水下電機驅動。
每臺潛水回流泵應配備AISI304不銹鋼導向桿和AISI304不銹鋼提升鏈，使之自由升降及轉向。
潛水回流泵可上下升降，方便的移動，檢查和維修無需人員下到水池中。滑行桿支架作為潛水回流泵整體部件之一，回流泵的整體重量受力都作用在這個支架上，并且這個支架必須可承受回流泵運行時形成的推力。應保證回流泵及其附件和電纜在40米水深無泄漏損失，并具有連續潛水的功能。
4.設備技術數據
潛水回流泵與液體接觸的主要鑄件應是表面平整不帶有微小孔隙的優質不銹鋼,其材質為AISI304不銹鋼。回流泵主要部件的密封設計應是機械密封，且臨界接觸面應是機械加工面并嵌入兩組丁腈橡膠或氟化橡膠O型圈，從而使兩個面上的橡膠O型圈及O型圈接觸的四個側面壓緊。
1) 電纜和電纜密封
電機應配有潛水電纜，為包括控制和動力芯線的同一根電纜。電纜應配備單獨可靠的電纜進口。電纜接入接線室應使用可重復使用的雙道壓縮橡膠套密封，電纜出口與電機殼外表面同向鐵緊布置，避免受水流沖擊振動，且不會在起吊時鉤住。
2) 冷卻系統
潛水電機的冷卻應能被周圍攪拌介質充分冷卻，不需要額外的冷卻系統。
3) 軸封
在回流泵電機和漿葉軸之間應配備有一個機械密封和兩個徑向密封環，徑向密封環能對機械密封提供額外的保護，且應方便更換。軸封系統應包括一個密封油腔。電機室和齒輪箱之間也應安裝一對徑向密封環。
機械密封材質采用碳化硅/碳化硅，介質酸堿度范圍應在4-10之間。
機械密封的設計使用壽命應大于35000小時。
機械密封的設計應可承受正、反兩個方向轉動，不會帶來不良后果。
4) 槳葉
槳葉應為三葉片式，槳葉的材質應為AISI304不銹鋼，漿葉應經G6.3級動平衡檢驗合格和強度試驗合格。
5) 軸
電機和漿葉軸剛性聯接，槳葉軸采用AISI304不銹鋼，漿葉軸和電機軸能承受所有軸向和徑向荷載。漿葉軸受機械密封和軸向密封完全保護，也介質隔離。
6) 電機
電機應為潛水型電機，三相鼠籠異步電機，供電電壓為380V，3相，50Hz，防護等級為IP68，F及絕緣等級，電機軸和轉子經動、靜平衡測試合格。
潛水電機應為可連續運行，能連續攪拌40℃的介質，每小時允許啟動的次數應不少于20次。
7) 軸承
回流泵電機的軸應在油脂潤滑的兩個軸承上轉動，其由一內部單排深槽滾珠軸承和一外部雙排滾柱軸承支撐。所有軸承設計使用壽命應不低于100000小時。
8) 保護裝置
所有潛水回流泵都應設置泄漏傳感器以探測電機內的泄漏情況，防止水漏入電機造成損壞。泄漏傳感器應為電極式傳感器，訊號能被監測并在電機出現嚴重損壞前發出報警訊號。
所有潛水回流泵在定子的三相線圈內設3只串聯的熱敏電阻，用于監控定子溫升。熱敏開關應在125℃或130℃時打開，停下電機并啟動報警裝置。
潛水回流泵保護繼電器：接受所有電機保護元件的報警信號，并輸出故障跳閘接點，以便自動切斷電機電源停止電機。回流泵保護繼電器安裝于就地控制箱內,其電源要求為AC220V或AC24V。保護繼電器應隨回流泵配套提供。
9) 就地控制箱
每臺潛水回流泵應配套提供一臺控制箱，材質采用304L不銹鋼或聚碳酸脂，保護等級IP65，控制箱內需安裝的元件為：控制選擇開關(帶鎖，自動／手動／零位三檔)1個；啟動、停機按鈕2個；急停按鈕（自鎖功能）1個；運行、綜合故障、電機機械故障指示燈3個；水泵保護繼電器1個；保護斷路器1個，AC220/24V變壓器1個。按鈕和指示燈式樣應協調，按鈕和指示燈顏色的選擇應符合GB2682－81。按鈕、指示燈、轉換開關等盤面元件防護等級IP65。所有盤面元件配中文、英文標牌，文字高度3mm。選擇開關采用雙斷型觸頭，觸頭材料為硬質銀合金，可控制兩個獨立的回路。選擇開關配中、英文標牌，要求同按鈕標牌。
10) 接線箱
每臺潛水回流泵應配套提供一個接線箱，材質采用304L不銹鋼或聚碳酸脂，保護等級IP65，箱內應配有足夠多且滿足使用的接線端子(包括電力電纜用端子、控制電纜用端子)，端子采用銅接線端子。
5.潛水回流泵測試
所有潛水回流泵和電機都應在制造廠進行測試，測試的目的是檢查推流器和電機是否滿足招標文件和招標文件圖紙規定或承包商所提供的技術要求。
6.檢驗
A. 安裝后，應按技術要求進行檢驗，保證其允差值符合規定的指標。
B. 潛水回流泵安裝完成后需試運行2小時，試運行過程應運行平穩，無抖動現象和異常聲音。
C. 承包商應協助供貨商進行現場負載試驗，在設計工況條件下進行24小時的帶負載運行，測定單位容積功率和檢驗實際運行流量。
7.制造商的服務
制造商及承包商應派技術代表到現場進行工作，負責安裝、進行功能調試，并提交安裝完畢的證明。幫助進行調試運行，進行啟動前的培訓和工作現場培訓。
業主員工的培訓將按照承包商與業主簽訂的合同執行。
使用范圍

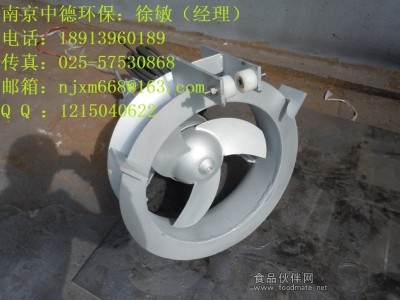

QJB-W型污泥回流泵是在潛水攪拌機生產技術基礎上開發的新型產品，該泵為二級污水處理廠混合液回流、反硝化脫氮的設備，亦可以用于地面排水時抽凈化水；灌溉和控制水道系統；廢水處理過程中再循環或泥漿抽吸回路中需要微揚程、大流量場所。
使用條件
1、連續運行時，介質溫度不高于40℃；
2、介質PH值為6-9。
3、潛沒深度10m。
結構簡稱
專門設計的裝置部件和設備備件使污泥回流泵達到性能。
1、電纜：電纜采用特制水密電纜；
2、接線盒：接線盒是全封閉的，與周圍液體和定子箱是隔離的；
3、電機：50Hz鼠籠式3相潛水異步電動機，F級絕緣，防護等級IP68。電機由周圍介質冷卻；
4、軸：電動機的軸采用不銹鋼材料制作，轉子作動平衡試驗；
5、密封：靜密封為O型密封圈。軸密封為機械密封，將油室與周圍介質隔離；
6、軸承：采用進口軸承，設計使用壽命可達100，000小時以上；
7、油室：油用于潤滑和冷卻機械密封摩擦副，并隔離滲透液；
8、葉輪：葉輪有三枚葉片，葉片寬而薄，表面光滑呈后掠式，高效、無阻運轉，且具有自清功能；
9、進口錐管：進口錐管的目的是為了形成的流動狀態；
10、排出接頭：排出接頭用于將進口錐管固定在出水管上；
11、引導裝置：引導裝置由兩根管子（導管）和上方導管夾具所組成。
產品特點
1、按微揚程大流量專門設計，效率高；
2、抗堵塞、纏繞，使用可靠；
3、采用的密封材料，可以安全連續運行10000小時以上；
4、結構緊湊，安裝維修方便；
5、主機采用沖壓成形結構，體積小，精度高，耐腐蝕無噪音；
6、內設漏電漏水及電機過載保護（報警）裝置，確保產品安全與可靠。
主要性能參數：
1. 正確安裝使用是該泵能長久、正常運轉的基本保證。
2. 污泥回流泵采用自動耦合安裝系統，不用任何機械拆卸便可迅速提升設備進行檢查和維護，安裝方便快捷。
3. 本設備除穿墻管需要預埋外，導桿、起吊架均用鋼膨脹螺栓與池體連接，不需要預埋件。
4. 預埋件和拍門由用戶采購安裝，用戶定購時應該注意。
QHB型潛水回流泵是在潛水攪拌機生產技術上開發的新型產品，該泵為二級污水處理廠混合液回流，反硝
化脫氮的專業設備，亦可以用于地面排水時抽凈化水，灌溉和控制水道系統，廢水處理過程中再循環或泥漿抽吸
系列潛水回流泵的特點：
潛水回流泵微揚程、大流量，效率高
*葉輪具有的水力設計結構，后掠式葉片具有自潔功能，抗堵塞、防纏繞
*采用的 密封材料，兩道機械密封，材質為炭化鎢――炭化鎢，采用進口軸承，所有緊固件均為不銹鋼，可以使泵安全連續運行10000小時以上。
*結構緊湊，操作維護簡單，安裝、維修方便，使用壽命長。
*主機采用鑄造或不銹鋼充壓成型結構，體積小、密度高、耐腐蝕、無噪音
*電機繞組絕緣等級為F級，防護等級為IP68
*廠品設置漏電、漏水及電機過載等保護及報警裝置，確保廠品的安全性與可靠性
三、結構簡介：
潛水回流泵三相鼠龍電機，380V三相50HZ，防護等級IP68，定子絕緣等級F級，直接啟動。
潛水回流泵軸承——用終身潤滑軸承，NSK或SKF原裝進口品牌，使用壽命超過40000小時。
潛水回流泵葉輪——回流泵配技術軸向運行的三葉輪，葉輪具有良好的自清潔與免震動功能。葉輪的設計同時可以滿
足大流量與低揚程的要求，并在軸向形成大流量。
潛水回流泵密封——采用瑞典飛力潛水電機密封技術，確保密封安全可靠。
潛水回流泵密封監測——當水進入油室后，探頭側漏系統中的濕度傳感器將自動發出報警信號，以便及時查出，防止出現第
二次故障。
溫度監測——電機繞組采用安全的過熱保護工藝，一旦由于電機過載，介質溫度過高或其他原因造
成過熱，溫度傳感器會在溫度超過許用溫度極限以前及時發出報警信號或自動關閉水泵。
自動耦合系統——回流泵配單根導軌自動耦合系統，保證快捷的安裝、提升和維護二、產品用途：
潛水回流泵主要用于市政工程、污水處理環保工程等行業，可用于排送帶固體顆粒及纖維的污水、回流污泥、廢水。潛水回流泵是在引進德國潛水電機生產技術基礎上自行研發的 產品，潛水回流泵為二級污水處理廠混合液回流、反硝化脫氮的 設備。亦可用于地面排水、灌溉和廢水處理 過程中再循環等需要微揚程、大流量的 場所。
回路中需要微揚程，大流量場所。
五、產品說明：
配用功率：1.5-22KW
葉輪直徑：260-620mm
潛水回流泵絕緣等級：F
潛水回流泵材質：鑄造全不銹鋼/普通鑄鐵（可根據客戶要求定做）
六、使用條件：
1：海拔不超過2000m，環境溫度50攝氏度，介質的PH值在3--12之間，液體密度不超過1150kg/m³，長期潛水運行，潛水深度一般不超過20m；
2：運行時泵不得低于液位。
3：額定電壓為380V,額定頻率為50HZ。在額定電壓和額定頻率的偏差不大于加減5%時，電機才能正常運行。

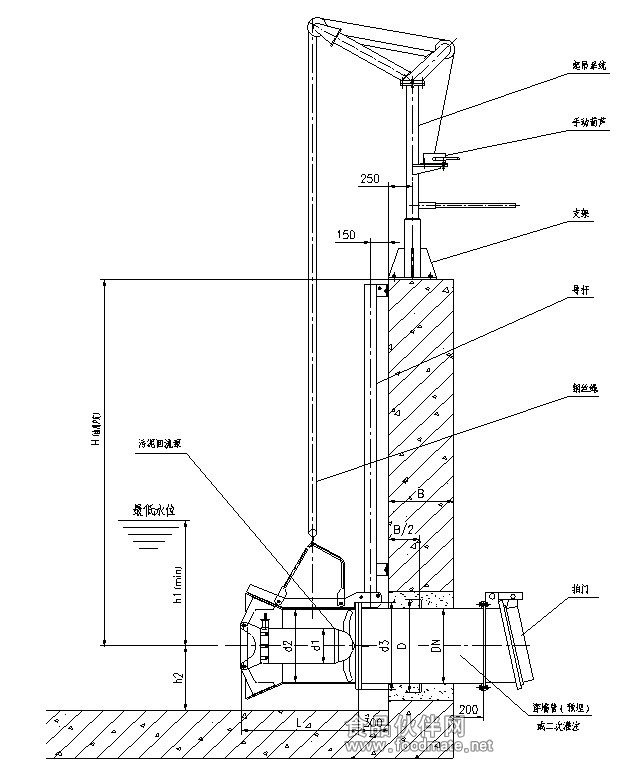

七、安裝系統圖：
QJB-W或QHB或QWH系列潛水回流泵采用導軌自動耦合安裝系統：將導軌固定在池壁上，同時安裝固定好岸上起吊裝置和穿墻出水管，污泥回流泵可以沿導軌自由上下滑動，安裝和維修極為方便。系列污泥回流泵除穿墻出水管需要預埋外，導軌、起吊裝置用膨脹螺栓與池體聯接，無需預埋件。
