節 DQT型低速潛水推流器
一、低速潛水推流器 產品簡介
DQT型低速潛水推流器主要由潛水電機、減速機、螺旋推進葉輪、密封機構、電氣控制、提升裝置等部件組成。螺旋推進葉輪在電機和減速機驅動下低速旋轉，產生大體積流場，應用大體積流動模式得到快速的受控流體的輸送，同時環形流動模式確保了全部容池內的液體都能反復通過極度混合區。
二、 低速潛水推流器主要用途
該設備廣泛應用于各類水處理工藝的水解池逆向攪拌、氧化溝推流，同時也用于河流防凍、瀉湖、水產養殖等攪拌推流。
三、低速潛水推流器 性能特點
1、螺旋葉輪帶后掠角，具有優良的自凈功能和防纏繞特性；
2、密封可靠、無滲漏，并設有泄漏、過熱等功能保護；
3、安裝方便迅速，能適合各種類型的水池；
4、能耗低，無噪聲。
四、低速潛水推流器 結構示意圖

潛水攪拌機
潛水攪拌機--又稱潛水推進器，適用于污水處理廠的工藝流程中推進攪拌含有懸浮物的污水、稀泥漿、工業過程液體等，創建水流，加強攪拌功能，防止污泥沉淀，是市政和工業污水處理工藝流程上的重要設備:分為混合潛水攪拌機、潛水推進攪拌機
用 途： 適用與工業和城市污水處理廠曝氣池和厭氧池，可用池中水循環及硝化、脫氮和除磷階段創建水流等。
潛水攪拌機
混合攪拌系列產品選用多極電機，采用直聯式結構，能耗低，效率高；葉輪通過精鑄或沖壓成型，精度高，推力大，外型美觀流暢，結構緊湊。
低速推流系列產品采用擺線針輪減速機，配備功率小，轉速低，葉輪直徑大，服務面積廣。葉輪由聚胺脂材料和鋁合金鑄成，強度高，耐腐蝕性強，除了具有攪拌的功能外還能外還兼有推流和創建水流的作用。
潛水攪拌機的電機繞組為F級絕緣，防護等級為IP68。在污水廠的曝氣系統中配合使用，可使系統能耗大大降低，且充氧量明顯提高，能有效的防止沉淀。根據工藝要求，直聯式潛水攪拌可配用導流罩。
潛水攪拌機用途及適用條件
混合攪拌系列潛水攪拌機適用于各種水處理
工藝和工業流程需要保持固、液二相或固、液、
氣三相介質均勻混合反應的場所。
QJB(T)型潛水攪拌機
污水（廢水）/活性污泥的混合控制濃縮污泥分離酸、堿中和及PH值調整工藝防止顆粒在池壁和池底的凝結和沉淀提高傳熱系統的效率其它需要保持二相或三相不離分的場所 潛水攪拌機可在下列條件下正常連續運行
◎介質溫度不超過40℃；
◎介質的PH值在5-9；
◎介質密度不超過1150Kg/m3;
◎長期潛水運行，潛水深度一般不超過20M。警 告！
潛水攪拌機必須完全潛入水中工作，不能在易燃易爆和強腐蝕性的環境中工作！
六、潛水攪拌機選型注意事項
為保證潛水攪拌機取得運行效果，請使用方提供如下資料;
◎運用目的；
◎池型及尺寸，包括水深；
◎攪拌介質的特性，包括粘度、密度、溫度、及固體物含量等。
七、潛水攪拌機安裝系統
潛水攪拌機的安裝系統可在無需排出池中污水的情況下，能快速安裝和拆卸潛水攪拌機。
當池深H＜4米時建議采用安裝系統Ⅰ。潛水攪拌機的潛水深度可以根據需要進行垂直方向的調節，而且在水平面內可繞導桿旋轉的角度為±60°起吊系統底座、支撐架和下托架與池的有關聯接面均采用膨脹螺栓固定，無需預留孔。

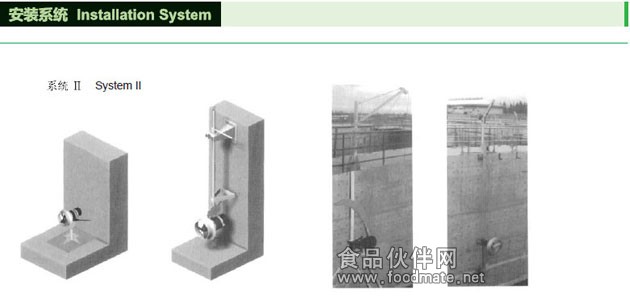

當池深H＞4米時建議采用安裝系統Ⅱ，需在池底做一混凝土基礎（或鋼結構底座）。起吊系統底座、鋼繩固定架和導向底座與池的有關聯接面均采用膨脹螺栓固定，無需預留孔。安裝系統Ⅱ用導向鋼繩替代導桿，具有運輸方便、現場安裝簡單等特點。該系統從根本上避免了由于運輸引起導桿彎曲、變形有而影響正常使用的情況，并有效改善了池深過深情況下，由于導桿的安裝誤差而導致的無法正常起吊等現象。在有懸臂池頂（如圖）的安裝條件下更顯得操作方便可靠。
客戶定貨時，請提供池深H及池型圖，以便廠方加工時確定導桿或導向鋼絲的尺寸。安裝系統的材質采用不銹鋼（或碳鋼）制造。安裝系統中除導桿或導向鋼絲、起吊底座外，多臺攪拌機可共用一套起吊裝置（用戶有特殊要錄除外）。
八、潛水攪拌機安裝注意事項
◎導桿或導向鋼絲應與水平垂直，可采用鉛錘校正；
◎吊鉤在起吊潛水攪拌機時，葉輪端較水平面上應上仰5°-10°
◎通過起吊裝置上的鏈條的調節，使得潛水攪拌機沿導桿或導向鋼絲滑下過程中，起吊鉤和潛水攪拌機的起吊重心處于同一垂直線上。

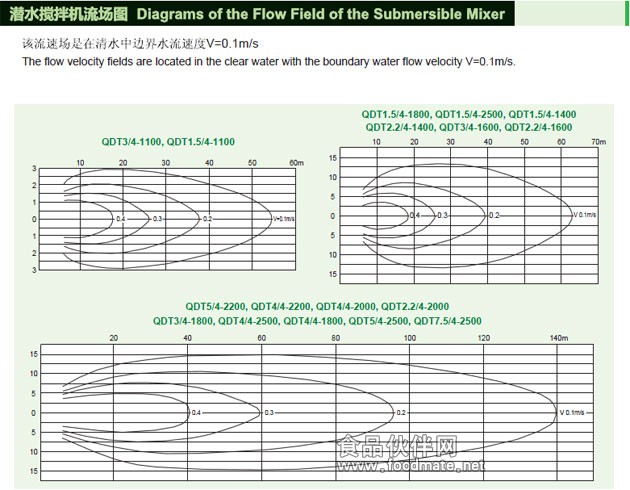

QDT型低速推流器產品描述：QDT型低速推流器，在水處理工藝流程中，廣泛應用于氧化溝推流，各類生化池的攪拌，同時也可用于河流防凍，景觀水循環等。低速推流器油潛水電機、減速裝置、葉槳和安裝系統等組成。其特點是配套功率小（1.5-7.5KW），轉速低（36-135r/min）,葉槳直徑大（1000-2500mm）,低速旋轉，產生大體積流場，服務范圍廣。后掠式香蕉型葉槳設計，具有自潔功能，采用聚氨脂或鋁合金材質精鑄成型，具有重量輕、強度高、耐腐蝕等優點，其優異的摩擦性能，可保證在低速的運動狀態下與液體產生良好的阻尼效果，從而創建出柔和的水流。該系列產品除了具有推流和創建水流的作用外還具有攪拌功能。QDT型低速推流器應用范圍：　　潛水攪拌機主要運用在市政和工業污水處理過程中的混合、攪拌和環流，也可用作景觀水環境的養護設備，通過攪拌達到創建水流作用，改善水體質量，增加水中含氧量，有效阻止懸浮物沉積。QDT型低速推流器使用條件：為了保證潛水攪拌機的正常工作，請正確選擇工作環境和運行模式。介質溫度不超過40℃；介質的pH值范圍：5~9；介質密度不超過1150Kg/m3;潛水深度不超過20m。特別提示：　　潛水攪拌機必須完全潛入水中工作，不能在易燃易爆和強腐蝕性及高溫的環境中工作。針對特殊環境下的要求，我公司可為用戶提供特殊設計。QDT型低速推流器選型參考:　　潛水攪拌機的選型是一項比較復雜的工作，選型方案的正確與否直接影響到設備的正常使用，作為選型的原則就是要讓攪拌機在適合的容積里發揮充分的攪拌功能，這個標準一般可用流速來確定。根據污水處理廠的不同工藝要求，攪拌機選型的流速應保證在0.15~0.3m/s之間，如果低于0.15m/s的流速則達不到推流攪拌的效果，如果超過0.3m/s的流速則會影響工藝效果且造成浪費。所以在選型前，首先要確定潛水攪拌機運用在什么場所，如：污水池、污泥池還是生化池；其次是介質參數，如：懸浮物含量、溫度、PH值等；還有水池的形狀，水深甚至安裝方式等都將對選型產生影響，同時還應考慮到節能因素，因為這將會影響到用戶今后的運行成本。可參考下面的潛水攪拌機流場圖。　　為了滿足在不同環境下都能達到的攪拌功能，我們為用戶提供了多種型號的潛水攪拌機，同時可提供選型服務。QDT型低速推流器運行模式:　　潛水攪拌機的安裝定位對其攪拌效果有很大的影響，為了達到事半功倍的運行效果，我們建議用戶按照專業設計人員的要求去做，要充分考慮到水池的形狀，進出水的位置以及攪拌機的水流反射到構筑物向引起的渦流等情況，盡量減少短路循環和死角的產生，避免與池壁的撞擊而降低流速。參照下面的運行模式圖，可幫助您合理選擇攪拌機和安裝形式。

概述

QDT低速推流器，在水處理工藝流程中，廣泛應用于氧化溝推流，各類生化池的攪拌，同時也可用于河流防凍，景觀水循環等。低速推流器由潛水電機、減速裝置、葉輪和安裝系統等組成。其特點是配套功率小（1.5~7.5Kw），轉速低（36~135r/min），葉槳直徑大（1000~2500mm），低速旋轉，產生大體積流場，服務范圍廣。后掠式香蕉型葉槳設計，具有自潔功能，采用聚氨酯或鋁合金材質精鑄成型，具有重量輕，強度高，耐腐蝕等優點，其優異的摩擦性能，可保證在低轉速的運動狀態下于液體產生良好的阻尼效果，從而創建出柔和的水流。該系列產品除了具有推流和創建水流的作用外還具攪拌功能。

QDT低速推流器使用條件

攪拌機在下列條件下應能正常連續運行： 　　

1.介質溫度不超過40℃； 　　

2.介質的PH值在5～9之間； 　　

3.液體密度不超過1150kg/m3； 　　

4.長期潛水運行，潛水深度一般不超過10m。

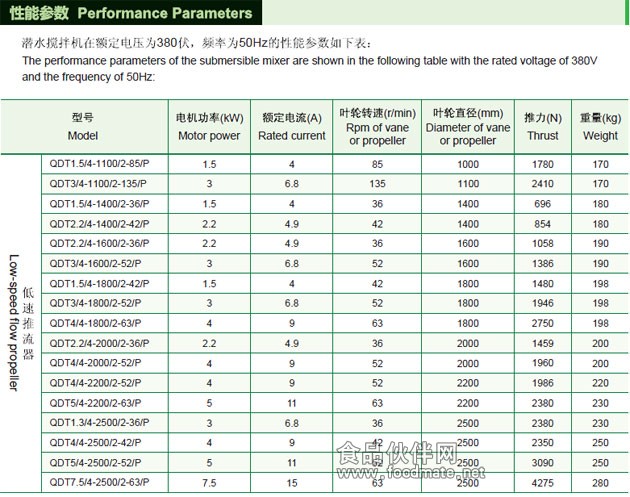

性能參數:

潛水攪拌機在額定電壓為380伏,頻率為50Hz的性能參數如下表：

型號		電機功率（kW）	額定電流（A）	葉輪轉速（r/min）	葉輪直徑（mm）	推力（N）	重量（Kg）
低 速 推 流	QDT1.5/4-1000/2-85/P	1.5	4	85	1000	1780	170
	QDT3/4-1100/2-135/P	3	6.8	135	1100	2410	170
	QDT1.5/4-1400/2-36/P	1.5	4	36	1400	696	180
	QDT2.2/4-1400/2-42/P	2.2	4.9	42	1400	854	180
	QDT2.2/4-1600/2-36/P	2.2	4.9	36	1600	1058	190
	QDT3/4-1600/2-52/P	3	6.8	52	1600	1386	190
	QDT1.5/4-1800/2-42/P	1.5	4	42	1800	1480	198
	QDT3/4-1800/2-52/P	3	6.8	52	1800	1946	198
	QDT4/4-1800/2-63/P	4	9	63	1800	2750	198
	QDT2.2/4-2000/2-36/P	2.2	4.9	36	2000	1459	200
	QDT4/4-2000/2-52/P	4	9	52	2000	1960	200
	QDT4/4-2200/2-52/P	4	9	52	2200	1986	220
	QDT5/4-2200/2-63/P	5	11	63	2200	2590	220
	QDT1.3/4-2500/2-36/P	3	6.8	36	2500	2380	230
	QDT4/4-2500/2-42/P	4	9	42	2500	2350	250
	QDT5/4-2500/2-52/P	5	11	52	2500	3090	250
	QDT7.5/4-2500/2-63/P	7.5	15	63	2500	4275	280

注：1、上表混合攪拌系列中，“重量”一列所標的數值為含導流罩的重量；

2、電機繞組絕緣等級：F級，防護等級：IP68，電機工作制式：24小時連續工作。

QDT型低速推流器用途范圍
　潛水攪拌機主要運用在市政和工業污水處理過程中的混合、攪拌和環流，也可用作景觀水環境的養護設備，通過攪拌達到創建水流的作用，改善水體質量，增加水中含氧量，有效阻止懸浮物沉積。
