QXB潛水離心曝氣機
一、潛水離心式曝氣機用于污水處理廠曝氣池、曝氣沉砂池中，對污水污泥的混合液進行充氧及混合，以及對污水進行生化處理或養殖增氧．
進氣量為10-320m3/h,增氧能力0.37-24kg2/h，電機功率為0.75-22kＷ.
二、特 點：
1)潛水離心式曝氣機結構緊湊、占地面積小、安裝方便；
2)潛水離心式曝氣機除吸氣口外，其余部分潛入水中運行、噪聲小；
3)潛水離心式曝氣機吸入空氣多，產生氣泡多而細，溶氣率高；
4)潛水離心式曝氣機無需要提供氣源，省去鼓風機，工程投資少；
5)潛水離心式曝氣機采用引進德國ABS潛污泵技術，葉輪流道采用無堵塞式，運行安全、可靠.
三、原理
QXB型潛水離心式曝氣機采用電機和葉輪直接傳動，利用葉輪旋轉所產生的離心力排開周圍水形成低壓區吸入水流同時，在葉輪進口處制造真空而吸入空氣，在混氣室中氣與水充分混合形成均勻的氣水混合液，在離心力作用下快速排出。
由于水流噴射極強，造成有效的水流循環，使空氣被剪切成大量的微小氣泡。極大提高了其表面積，且由于氣泡上升緩慢使空氣中大量的氧溶于水中，使得該機動力效率優于其它種類的曝氣機。
四、潛水離心式曝氣機特性
1、的混氣室設計，吸入空氣量多，混合效果好，氧利用率高；
2、氣水混合液以特殊的角度從混氣室中排出，可使水流成螺旋狀向水平方向并繼而向動，在曝氣的同時兼有攪拌作用；
3、機體沉入水中運行，無噪音。進氣管出水面可加裝消音器，增強消音效果。

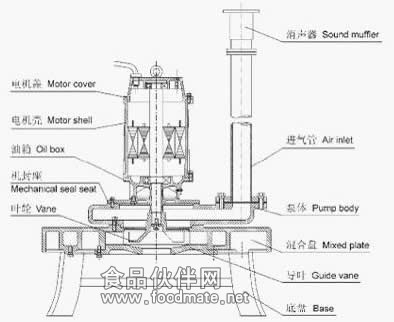

| QXB型潛水離心曝氣機的結構圖： | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

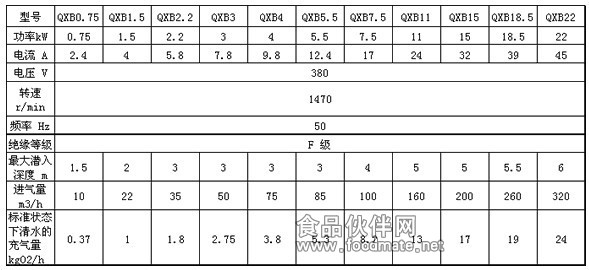

| QXB型潛水離心曝氣機的性能參數表： | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
南京中德環保設備制造有限公司
地址：南京市六合區金牛湖街道新光社區雙橋路115號
聯系人：徐 敏（經理） 18913960189 ,15866648281
傳真：025-57530868
郵箱：njxm668@163.com
Q Q: 1215040622
潛水離心式曝氣機，離心式潛水曝氣機
一、潛水曝氣機用途
QXB型潛水離心式曝氣機，離心式潛水曝氣機用于各種污水處理工程中生化處理工藝的曝氣池、曝氣沉砂池、預曝氣池、好氧硝化池曝氣充氧混合及養殖塘增氧
二、潛水曝氣機原理
QXB型潛水離心式曝氣機，離心式潛水曝氣機采用電機和葉輪直接傳動，利用葉輪旋轉所產生的離心力排開周圍水形成低壓區吸入水流同時，在葉輪進口處制造真空而吸入空氣，在混氣室中氣與水充分混合形成均勻的氣水混合液，在離心力作用下快速排出。
由于水流噴射極強，造成有效的水流循環，使空氣被剪切成大量的微小氣泡。極大提高了其表面積，且由于氣泡上升緩慢使空氣中大量的氧溶于水中，使得該機動力效率優于其它種類的曝氣機。
三、潛水曝氣機特性
1、的混氣室設計，吸入空氣量多，混合效果好，氧利用率高；
2、氣水混合液以特殊的角度從混氣室中排出，可使水流成螺旋狀向水平方向并繼而向動，在曝氣的同時兼有攪拌作用；
3、機體沉入水中運行，無噪音。進氣管出水面可加裝消音器，增強消音效果。
四、潛水曝氣機結構特點
1、南京中德環保設備制造有限公司采用引進潛水電機密封技術的水下電機；
2、葉輪與電機直聯，結構簡單，效率高，壽命長；
3、可加網狀進水口，避免異物進入機體引起不必要的破壞；
4、可通過進氣閥調節進氣量；
5、除電機外，其它部件材質有碳鋼和鑄鐵，不銹鋼供選擇
五、潛水曝氣機型號說明
QXB1.5 :
QXB--潛水離心式曝氣機，離心式潛水曝氣機
功率--1.5
六、潛水曝氣機技術參數
| 型 號 | 功率 | 作用范圍 | 潛水深度 | 空氣吸入管徑 | 進氣量（m3/h） |
| QXB1.5-40 | 1.5 | 1.0-20 | 2 | 40 | 22 |
| QXB2.2-50 | 2.2 | 2.5-50 | 3 | 50 | 35 |
| QXB3-50 | 3 | 3.0-5.5 | 3 | 50 | 30 |
| QXB4-65 | 4 | 3.0-6.0 | 3 | 65 | 75 |
| QXB5.5-65 | 5.5 | 3.5-7.0 | 3 | 65 | 85 |
| QXB7.5-80 | 7.5 | 4.5-9.0 | 3 | 80 | 100 |
| QXB11-80 | 11 | 5.0-10.0 | 4 | 80 | 160 |
| QXB15-100 | 15 | 5.8-11.5 | 5 | 100 | 200 |
| QXB18.5-100 | 18.5 | 5.9-11.8 | 5.5 | 100 | 260 |
| QXB22-100 | 22 | 6.0-12.0 | 6 | 100 | 320 |
1、應用范圍
新型QXB型潛水曝氣機（以下簡稱曝氣機）適用于污水處理廠的曝氣池、曝氣沉砂池，也可用于小型污水處理工程、工業廢水處理和中水回用工程、河道景觀工程。
2、工作條件
a 、 介質溫度不超過40℃；
b、介質的PH值在5～9之間；
c 、介質密度不超過1150kg/m3；
d 、潛水深度應不超過允許的潛水深度；
曝氣機應完全在水下作業，不能在易燃易爆的環境下或有強腐蝕性液體的環境中工作！
3、結構與功能：
3、1曝氣機：
曝氣機由潛水電機、進氣室、混合室、葉輪、導輪、底座、進氣管和消音器組成。進氣管上端連接消音器，空氣吸入口位于水面之上，下端與進氣室聯通。運行時由于葉輪旋轉，高速水流從葉輪出口流出經混合室形成負壓，因而空氣經進氣室被吸入混合室與污水混合，氣水混合液從混合室流道高速噴射，完成對污水的充氧。經專門設計的曝氣機可使曝氣達到性能。
3、1、1、電機 曝氣機的電機為三相鼠籠式電機，防護等級為IP68，絕緣等級常規為F級；電機可連續運行，亦可每小時啟動10次以內；電機負載在額定功率以內時，其額定電壓偏差為380V±5%；電機溫升由周邊循環水流冷卻。電機軸與轉子組成轉子總成，是作為一個整體部件提供的。
3、1、2、油室 由軸承座與機封座形成的空腔，內儲32號機械潤滑油用于潤滑和冷卻機封，并具隔離泄漏液作用。
3、1、3、軸承 均采用進口一次性潤滑軸承，設計使用壽命100，000小時以上。
3、1、4、密封 曝氣機端面、徑向密封用O型圈和平面密封膠進行密封；電纜入口密封采用特殊加工的水密電纜以阻隔外部液體進入電機；軸向密封采用雙向機械密封，分別對電機和油室進行密封；外表多遍涂刷的防腐漆和聚氨脂面漆有效地防止了周邊液體對電機、油室內的滲透。
3、1、5、監控裝置 額定功率2.2kW及以上的曝氣機，分別通過已設置的超溫傳感器（定子內裝有兩個串聯在一起的的熱敏開關，溫升至135℃時開關斷開，切斷電源）和油室泄露保護器（油室裝有泄露探頭，適時反映油室內油水混合物電阻值的變化）對電機超溫和油室泄漏進行保護和監控。
3、1、6、葉輪 葉輪的優化設計保證了高效、無阻塞運行。
3、1、7、混合室 空氣經進氣室進入混合室進行氣水混合，混合均勻、高效，并可控制噴射方向。
| QXB離心式潛水曝氣機結構示意圖： |
 |
| QXB離心式潛水曝氣機性能參數： |
 |
| 離心式潛水曝氣機的訂貨須知： 一、請?zhí)峁┮韵略敿?xì)數據：①產品名稱與型號②電流③電壓④進氣量⑤電機功率（KW）⑥潛入深度⑦充氣量，以便我們的為您正確選型。 |
