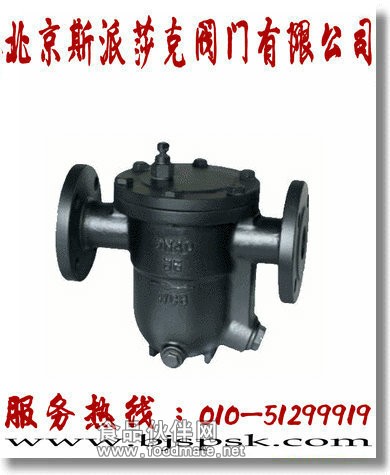

CS41H自由浮球式疏水閥

產品名稱： 自由浮球式疏水閥
驅動方式： 自動
連接形式： 螺紋、法蘭
結構形式： 自由浮球式
密封結構： 軟密封、硬密封
壓力范圍： 0.1-10Mpa
公稱通徑： DN15-200
常用材質： 鑄鋼、不銹鋼
產品簡介
自由浮球式疏水閥，驅動方式可選用自動，連接方式可選用螺紋、法蘭，結構形式可選用自由浮球式，密封結構可選用軟密封、硬密封，壓力范圍PN0.1-10Mpa，公稱通徑為DN15-200mm，材質可選用鑄鋼、不銹鋼。由于閥門的使用范圍非常的廣泛，同一種閥門在不同的場合與工況有不同的搭配，如果您是非專業人士，歡迎您向本公司來電咨詢。本公司有專業技術人員為您服務！

產品詳情
自由浮球式疏水閥用途：
自由浮球式疏水閥適用于石油、化工、輕工、冶金、電力等工業部門的蒸汽加熱設備及蒸汽管線上，自動排除凝結水并阻止蒸汽泄漏，可防止加熱設備及蒸汽管線水錘現象的產生，確保其設備及管線在工況下運行。該閥還是節能產品，對提高加熱系統及設備的熱效率，節省能源起著重要作用。
斯派莎克自由浮球式疏水閥是目前結構，設計合理的疏水閥之一，它具有結構簡單(只有一個活動零件)，壽命長，熱效率高(它能排除接近飽和蒸汽溫度的凝結水)，排量大(它能做到連續排除凝結水)，維修方便等特點。在制造上嚴格執行國家標準，各項性能指標均達到或超過國家標準的規定。

自由浮球式疏水閥工作原理：
自由浮球式疏水閥是利用阿基米德浮力原理，使浮球隨體腔內液面的升降而升降，從而打開或關閉閥座排水孔形成排水阻汽動作。當開始工作時，開啟設在閥蓋上的手動放氣閥，大量的冷空氣或不凝結氣體在蒸汽和凝結水推動下排除體外后，關閉放氣閥。這時疏水閥處于關閉狀態，隨著時間的延續流入閥內的凝結水逐漸增多，也就是說體腔內液面升高到浮力大于球體自身重量及閥口面積作用力時，球體浮起打開閥口，大量的凝結水迅速排往閥后。 在排水過程中，液面逐漸下降，由于體腔內壓力分布不均勻，閥口處壓力，使漂浮在液面的浮球受到不平衡的力，推動浮球向閥口浮動，直至到封閉閥口為止，此時體內底部支點頂住浮球，使浮球不能繼續下降，排水停止。此時液面與閥口有一定距離，因此形成水封，阻止蒸汽逸漏。

自由浮球式疏水閥主要零部件材料表:

零部件名稱 材料
閥體、閥蓋 WCB.不銹鋼
浮球 不銹鋼
閥座 不銹鋼
熱敏元件 哈氏合金
內置過濾器 不銹鋼

自由浮球式疏水閥特點：
1、閥內有自動排空氣裝置，無氣鎖現象，工作平穩無噪音。
2、能連續排水、性能穩定、排水量大、漏汽率小。
3、自由浮球是閥內的主要浮動部件，采用不銹鋼高精度研磨的圓浮球。經久耐用，壽命長。

主要外型及連接尺寸
