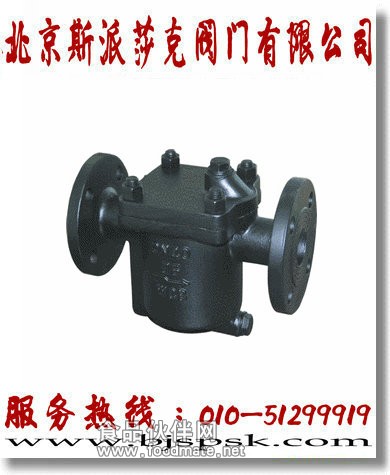

CS45H鐘形浮子式倒吊桶疏水閥sf杠杠浮球式蒸汽疏水閥e標準s尺寸h法蘭rtCS45H鐘形浮子式倒吊桶疏水閥
工作原理 Working principle
倒吊桶式蒸汽疏水閥的開啟和關閉時根據凝結水和蒸汽的密度
差來動作的，其動作標準，可靠。
The opening and closing of inverted bucket steam trap depends
On the density contrast of condensation water and steam ,the action
is accurate and reliable.
|
| 0.01MPa | 鑄鋼允許溫度 | 425℃ |
| 過冷度 | ≤0℃ | 不銹鋼允許溫度 | 525℃ |
| 負荷漏氣率 | ≤0 | 使用介質 | 飽和蒸汽、凝結水 |
| 允許背壓率 | 85% | 排空氣裝置 | 合金/不銹鋼 |
| 閥體、閥蓋 | WCB/304 | 吊桶 | 不銹鋼 |
| 閥座 | 2Cr13/304 | 過濾網 | 不銹鋼 |
技術參數表 Technological parameter date
| Model | Nominal | Connection | Pressure | Max allowable | Extermal dimensions（mm）外型尺寸 | Pe。weight 參考重量（kg） | |||
| L | H1 | H2 | W | ||||||
| ES5 | 15~25 | Thread 螺紋 | 0.01~0.3、0.7、1.1、1.6 | 400 | 140 | 85 | 90 | 103 | 5 |
| ES5F | 15~25 | Flange 法蘭 | 0.01~0.3、0.7、1.1、1.6 | 400 | 210 | 85 | 90 | 103 | 7.5 |
| ES8 | 15~25 | Thread 螺紋 | 0.01~0.5、0.8、1.6 | 350 | 140 | 85 | 90 | 103 | 5 |
| ES8F | 15~25 | Flange 法蘭 | 0.01~0.5、0.8、1.6 | 350 | 210 | 85 | 90 | 103 | 7 |
| ES10 | 25~50 | Thread 螺紋 | 0.01~0.8、1.2、1.6 | 350 | 200 | 105 | 140 | 120 | 10.5 |
| ES10F | 15~25 | Flange 法蘭 | 0.01~0.8、1.2、1.6 | 350 | 270 | 105 | 140 | 120 | 14 |
| ES12N | 15~25 | Socket weled | 0.01~1.6 | 350 | 220 | 110 | 140 | 120 | 14 |
| ESH21W | 15~25 | 0.01~2.1、44 | 425 | 300 | 130 | 150 | 200 | 28 | |
| ES12NF | 15~50 | Flange 法蘭 | 0.01~1.6 | 350 | 290 | 105 | 140 | 120 | 17 |
| ESH21F | 15~25 | Flange 法蘭 | 0.01~2.1、44 | 425 | 310 | 130 | 150 | 200 | 33.5 |
