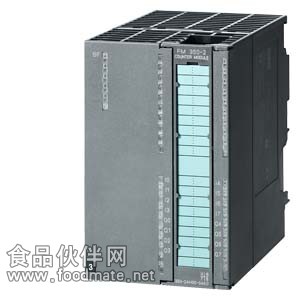

西門子PLC模塊FM352

西門子PLC模塊FM352 6ES7352-1AH02-0AE0

【產品名稱】FM352模塊

【產品型號】6ES7352-1AH02-0AE0

【 產  地 】德國

【產品簡介】SIMATIC S7-300, FM 352電子. 凸輪操作控制,包含程序包CD

【主要經營】電話：021-60530963/18217095569   傳真：021-33737848

QQ：2880585007  地址：上海市松江區文誠路2188弄151號

一：西門子S7-200/300/400/1200.ET200,LOGO!

二：西門子HMI觸摸屏，6AV系列

三：西門子變頻器，工業以太網電線電纜及其附件，工控機系列。

四：伺服數控系統，電機

【產品質保】按西門子廠家要求，自購買日期起，保修一年

【產品概述】6ES7352-1AH02-0AE0

極高速電子凸輪控制器 可以低成本地替代機械式凸輪控制器 32個凸輪軌跡，13個內置數字量輸出用于動作的直接輸出 增量或同步連續位置解碼

注：

SIMODRIVE Sensor/Motion Connect 500具有位置測量系統和預裝配的連接電纜，用于計數和定位功能。

【產品應用】6ES7352-1AH02-0AE0

即使在低檔性能要求的應用中，FM 352也是凸輪控制器的高性價比的替代裝置。

FM 352可用于：

傳送帶;
FM 352通過光柵檢測零件位置，然后通過與設定值有關的輸出端設置來啟動動作（如鉆、磨等） 沖壓自動化(金屬、粉末、玻璃)

滿足FM 352特性控制器必須具有以下部件：

FM 352: 通過設定輸出端，執行與位置有關的控制命令 S7-300 CPU: 用于順序控制 起動和停止凸輪處理 傳送凸輪數據 分析凸輪軌跡 編程器： 用于編寫STEP 7程序 用集成在 STEP 7中的組態軟件對FM 352設置參數 用于測試和啟動 操作員面板： 對機床進行操作員控制和監視 用于故障診斷

通過工藝模塊連接 FM 352 和 CPU。


【產品設計】6ES7352-1AH02-0AE0

分布式 I/O 系統，防護等級為 IP20，具有的布線成本，也適用于對時間要求苛刻的任務，例如：高速閉環控制。 帶有集成 S7-CPU 的型號可用作小型 PLC： 也可作為故障安全 PROFIsafe 型號 附加主站模板可擴展底層Profibus DP線路 位模塊化設計能精確地適應自動化任務 接口模板配有 PROFIBUS DP 或 PROFINET 接口。 可使用數字量和模擬量輸入或輸出模塊、技術功能模塊、電機起動器和變頻器構建，以控制功率高達 7.5 或 4 kW 的驅動器。 運行期間可更換模塊（熱插拔），通過多芯電纜的連接 按通道診斷，具有高可用性 如果需要，可提供集成光纖接口 傳輸率可達 12 Mbit/s FastConnect 采用未經拆卸的快速連接技術、螺釘型端子或彈簧型端子 防爆認證 Cat.3, Zone 2，符合 ATEX-100a 采用占位模板預留插槽 故障安全的數字輸入模塊，具備安全相關的信號處理，符合 PROFIsafe 標準 選件處理——簡單的機器選件管理SIMATIC ET 200S 緊湊型 I/O 塊，防護等級 IP20，帶有 32 個通道，包含端子模板和電氣模板 離散型模塊化擴展，高達 128 個通道或 12 個模板 可使用全系列的 ET 200S 模塊（除了 PROFIsafe 模塊） 接線和電氣系統相互分離，可實現固定接線 螺釘型和彈簧型端子接線 標準端子模板，2 線制；使用額外端子，也可采用3 線制和 4 線制 標準導軌安裝 擴展模板可熱插拔 通過 PROFIBUS 進行通訊 高達 100 字節的輸入和輸出（地址空間）

【產品功能】6ES7352-1AH02-0AE0

32 條凸輪軌跡：
13 條直接連接到集成數字輸出端 可組態的凸輪數量：
根據編程，可以有 32、64 或 128 個凸輪。 可組態的凸輪特性：
凸輪可定義為位置凸輪或時間凸輪。 可以按照方向對其設置參數（正向/反向）。 凸輪參數賦值到數字量輸出：
軌跡輸出 0 和 1 可以被參數化為計數器凸輪軌跡，而軌跡輸出 2 可以被參數化為制動器凸輪軌跡。特殊功能 長度測量 設置參考點 設定實際值 運行中設定實際值 零點偏移 改變凸輪邊緣 仿真模式運行模式

超聲波高速FM 352電子凸輪控制器通過一個傳感器檢測軸的位置，然后用所設定的本機輸出來觸發控制命令。

機床和凸輪數據傳送完畢后，FM 352將自動工作。 CPU與FM 352之間只交換控制信號和回檢信號。

電子凸輪具有極高的工作速度：

13個數字量輸出，用于凸輪軌跡：
用于向過程快速傳輸控制信號 每個凸輪隨速度動態轉換：
自動補償連接執行器時的死區時間

被控機械可以直接連接到模塊。 電流消耗大的執行機構才需要控制繼電器。

【技術規格】6ES7352-1AH02-0AE0


criptions="b2 a_i">

	6ES7352-1AH02-0AE0
電源電壓
24 V DC	√
輸入電流
從負載電壓L+消耗(空載)，	200 mA
從背板總線 5 V DC，	100 mA
編碼器電源
5 V 編碼器電源
5 V	√
輸出電流，	300 mA
電纜長度，值	32 m
24 V 編碼器電源
24 V	√
輸出電流，	300 mA
電纜長度，值	100 m
數字量輸入
數字/二進制輸入	4
功能	參考點開關，設置浮動實際值/長度測量，制動松開，使能跟蹤輸出 3
輸入電壓
額定值(DC)	24 V
用于信號“0”	-30 至 +5 V
用于信號“1”	11 至 30 V
輸入電流
用于 2 線制傳感器
"0"信號，典型值	2 mA
“1”信號，典型值	7 mA
數字量輸出
數字/二進制輸出	13
功能	凸輪軌跡
功能性/短路強度	√
輸出電壓
額定值(DC)	24 V
“1”信號，	UP - 0.8 V
輸出電流
0-60°C 時“1”信號允許范圍，	5 mA；帶 UPmax
0-60°C 時“1”信號允許范圍，	600 mA；帶 UPmax
“0”信號殘余電流，	0.5 mA
編碼器
可連接的編碼器
增量式編碼器(對稱的)	√
增量式編碼器(不對稱的)	√
值編碼器(SSI)	√
2 線制傳感器	√
允許靜態電流（2 線制傳感器），值	2 mA
編碼器信號,增量式編碼器(對稱的)
軌跡信號	A，A反，B，B反
零標記信號	N，N反
輸入信號	5V 差分信號(物理RS 422)
輸入頻率，	1 MHz
編碼器信號,增量式編碼器(不對稱的)
軌跡信號	A, B
零標記信號	N
輸入電壓	24 V
輸入頻率，	50 kHz; 電纜長度 25 m 時 50kHz, 電纜長度 100 m 時 25kHz
編碼器信號，值編碼器(SSI)
數據信號	DATA， DATA 反
時鐘信號	CL， CL 反
報文幀長度，可參數化	13或25位
時鐘頻率，	1 MHz
格雷碼	1
屏蔽電纜長度，長	125 kHz 時 320 m
電隔離
電流隔離數字量輸入
電流隔離數字量輸入	X
電流隔離數字量輸出
電流隔離數字量輸出	X
連接方式
所需前連接器	1 x 20 針
外形尺寸
寬	80 mm
高	125 mm
深	120 mm
重量
重量，約	550 g

西門子PLC模塊FM352，德國進口，原裝，質量保證，歡迎訂購。
