西門子7MH4900-3AA01

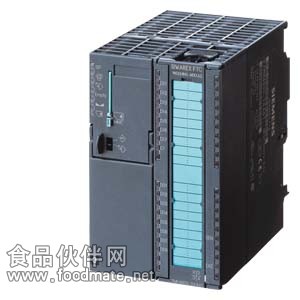

西門子7MH4900-3AA01 SIWAREX FTC電子稱重模塊

【產品名稱】6ESIWAREX FTC電子稱重模塊

【產品型號】7MH4900-3AA01

【 產  地 】德國

【產品簡介】SIWAREX FTC電子稱重模塊，用于力測量，皮帶稱，失重秤和沖板流量計。 可集成于 S7-300 和 ET 200M

【主要經營】電話：021-60530963/18217095569   傳真：021-33737848

QQ：2880585007  地址：上海市松江區文誠路2188弄151號

一：西門子S7-200/300/400/1200.ET200,LOGO!

二：西門子HMI觸摸屏，6AV系列

三：西門子變頻器，工業以太網電線電纜及其附件，工控機系列。

四：伺服數控系統，電機

【產品質保】按西門子廠家要求，自購買日期起，保修一年

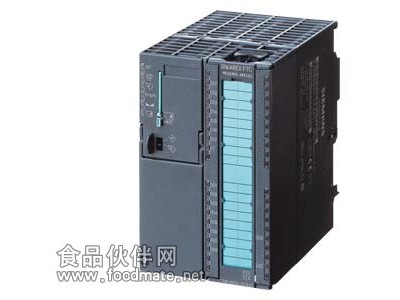

西門子7MH4900-3AA01 SIWAREX FTC電子稱重模塊

【產品概述】7MH4900-3AA01
SIWAREX FTC（用于連續稱重的靈活技術）是用于皮帶稱的一種多功能靈活的稱重模塊。它還可以用來記錄重量和測量力。SIWAREX FTC功能模塊集成在SIMATIC S7/PCS7中，并采用了該自動化系統的系統的各種特點，諸如綜合通信、 診斷和配置工具。

【產品應用】7MH4900-3AA01

SIWAREX FTC電氣閥門定位器具有如下特點：

統一設計，并通過集成在SIMATIC S7和SIMATIC PCS 7而實現全集成式通信 用SIMATIC統一進行配置 直接用在SIMATIC自動化系統中 通過 ET 200M 連接到 PROFIBUS DP/PROFINET, 可以在分布式控制理念的設備上使用 測量重量或力，具有1600萬間隔的高分辨率 3 x 6000 d的高精度 與 SIWAREX R 和 SIWAREX WL200 型模擬式應變片稱重傳感器一起使用 也可以選擇性地連接 METTLER TOLEDO、WIPOTEC 和 PESA 等制造商生產的各種稱重傳感器 SIMATIC標準操作員控制面板可顯示其數據 可參數化的輸入和輸出 可對多種應用參數化 用SIMATIC靈活適應不同的要求 使用SIWATOOL FTC程序簡單校正配料 理論校正無需使用校正砝碼 更換模塊無需重新校正配料 記錄稱重順序 8個具有不同數位間隔的累計存儲器 可用于爆炸應用場合

【產品設計】7MH4900-3AA01

無論何時對皮帶稱提出高要求時，SIWAREX FTA稱重模塊都是解決方案。由于其優越的測量性能，因而可以在多達三個范圍內以高精度測定重量。對于力的測量，可以雙向記錄值。

SIWAREX FTC 的典型應用有：

流速和流量測量 電壓測量 裝料，累計測量 流速和流量控制 輸送皮帶載荷測量 皮帶秤/給料機 失重稱 力測量

【產品功能】7MH4900-3AA01

SIWAREX FTC是SIMATIC S7-300的一個功能模塊，可以直接集成到SIMATIC S7-300或也可以通過ET 200M（通過接口模板）連接到SIMATIC S7-300中。80毫米寬的稱重模塊的安裝/電纜敷設要求極低，因為采用了DIN導軌組件和搭鎖技術。

標準40針前連接器用來連接稱重傳感器、RS 485串行接口、模擬輸出和數字輸入/輸出，9腳Sub-D插頭用來連接PC(RS 232)，獨立2腳插頭用來連接電源。

SIWAREX FTC在SIMATIC中工作意味著可保證將皮帶稱完全集成到自動化系統中。

【技術規格】7MH4900-3AA01

SIWAREX FTC的主要任務是高精度測量多達三個測量范圍的實際重量，并精確計算皮帶負荷及輸送量。在“力的測量”模式中，可雙向記錄力。

可以將輸送量記錄在8個累計存儲器中。另一方面，集成在SIMATIC中意味著它也可以通過PLC程序而直接控制皮帶稱的工作。這意味著可以按意義對任務進行劃分：在SIWAREX FTC中執行稱重功能，在SIMATIC CPU中執行設備聯鎖和邏輯功能。

稱重功能

可以設定下列操作模式：

重量測量和力的測量

在這個運行模式中，重量值/力量值在 PLC 中運算處理并在顯示屏幕上顯示。
對于該目的，也可以適用該組態包。

皮帶秤/稱重給料機

在這種操作模式中執行皮帶秤的功能。可計算皮帶輸送物料的典型過程值、皮帶載荷、給料量和皮帶速度。可通過指令設置皮帶秤的運行和顯示所需要的數據。可通過激活 SIMATIC PID 控制器執行稱重給料機。

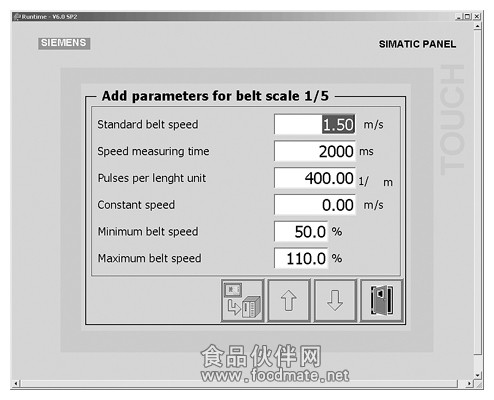

皮帶稱稱面板

微分配料秤 - 失重

在這種操作模式中執行微分配料秤的功能。可測量料斗的實際重量值并根據當前給定值自動控制瞬時給料量。

特殊應用參數，例如配比參數、設備和物料特性可在 SIWAREX FTC 中直接設定。已根據微分配料秤要求微調的多種命令，如配料（手動、自動、重力式、容積式）、加注和排空。

稱重電子模塊的高精度計量、實時信號處理、檢測和濾波功能確保了極高的比例控制精度。

微分配料秤的稱重面板

沖板流量計

沖板流量計的功能在“流量計”運行模式下實現。在 SIWAREX 模塊中執行典型過程值的計算，如流量和輸送量。應用中所涉及到的秤的設置和運行可通過參數設定和指令來完成。

沖板流量計視圖

監測和控制稱重傳感器信號及狀態

SIWAREX FTC稱重模塊能監測稱重過程中的狀態， 并將任何不規則現象通知操作員。數據在SIMATIC中的優化交換允許直接評價PLC程序中的稱重傳感器信號。

通過PLC修改稱重順序意味著SIWAREX FTA能夠適應系統中的修改而不會引起問題。

更換模塊后，不需要重新校準秤。當使用"有源總線模塊"時，還可以在運行過程中進行更換。

SIWAREX FTC的應用實例

集成在SIMATIC中

SIWAREX FTC 完成集成，在SIMATIC S7和SIMATIC PCS 7中。 用戶可以完全自由地配置自己的自動化解決方案- 包括稱重應用。

適當地組合SIMATIC組件意味著可以給小型、中型和大型工廠找到解決方案。配料是用SIMATIC標準操作員控制面板進行操作和監測的。毫無疑問，這些操作面板也可以同時用于操作控制和工廠監控。

使用SIMATIC配置程序包和應用程序實例可以極其迅速地開發定制或部門解決方案。

帶SIWAREX FTC的SIMATIC S7/PCS 7配置（中型工廠）

軟件

使用SIWATOOL FTC校正配料

SIWATOOL FTC一個用于校正配料的程序， 并用Windows操作系統執行操作。

即使沒有自動化系統方面的知識也可用此程序來調試配料。維修時，技術人員可以用PC來分析和測試配料中的各個工序。分析事件時從SIWAREX FTC讀出診斷緩沖器將頗有幫助。

使用SIWATOOL FTC可以執行下列工作：

配料的參數化和校正 測試配料屬性 保存并打印配料數據 記錄和分析稱重順序

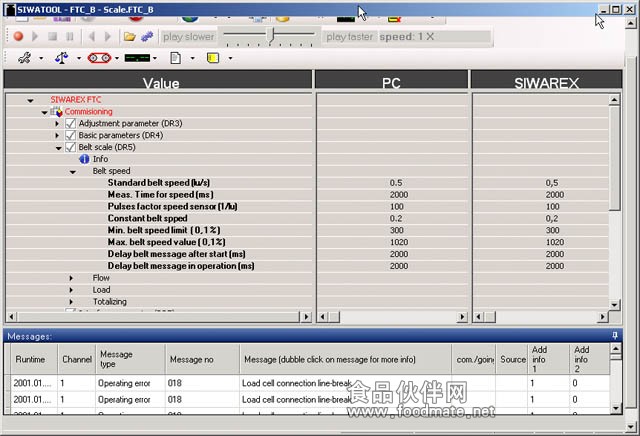

SIWAREX FTC 軟件中的設置

從模塊讀出后分析可以與參數保存在一起的診斷緩沖器應極有幫助。

SIWAREX FTC稱重模塊包括一個用于檢查稱重順序的跟蹤模式。所記錄的重量值和相關狀態可以用SIWATOOL FTC和MS Excel在跟蹤時顯示出來。

固件升級

可以在現場使用其他程序將新固件版本下載到SIWAREX FTC上。這意味著可以根據需要在現場和世界各地進行固件升級。

讀出稱重報告

累計存儲信息可以保存在一個插在SIWAREX FTC中的MMC(微存儲卡)上。

SIWAREX FTC -簡單的配置

通過集成在 SIMATIC，可根據操作要求修改可自由編程的模塊化稱重系統，包括輸送秤、散裝計量裝置和差分配料秤。

還可分別提供皮帶秤、容積式流量計和失重式喂料機模式的免費版即用型 SIWAREX FTC 軟件入門指南。向初學者介紹如何將模塊集成到 STEP 7 程序中并提供應用程序編程基礎知識然后就可以在SIMATIC中用觸摸屏(TP/OP/MP)作為操作員控制面板來簡單地操作SIWAREX FTC皮帶稱。

SIWAREX FTC軟件“操作指南”中的配料面板

Technical Specifications

SIWAREX FTC
用在自動化系統中：
S7-300	直接或通過ET 200M
S7-400 (H)	通過 ET 200M
PCS 7 (H)	通過 ET 200M
通信接口
S7	經過背板總線
RS 232	用于 SIWATOOL 或打印機連接
RS 485	用于遠程顯示或數字稱重傳感器
模塊參數化
	使用SIMATIC S7
	使用 SIWATOOL FTC 軟件 (RS 232)
測量參數
符合EN 45501	3 x 6 000 d ≥ 0.5 μV/e
內部分辨率	+/- 1/8000000
內部/外部更新速率	400/100 Hz
幾個可參數化數字濾波器	臨界阻尼的，Bessel、Butterworth 濾波器（0.05 ~ 20 Hz)，平均值濾波器
稱重功能
	非自動稱重機，力的測量
	皮帶稱
	差分定量秤
	沖板流量計
稱重傳感器	4-線或6-線系統的應變傳感器
3個特征值范圍	1, 2 或 4 mV/V
稱重傳感器的供電
電源電壓Us（額定值）	10.3 VDC
電源電流	184 mA
容許稱重傳感器電阻
RLmin	> 56 Ω > 87 Ω 帶Ex接口
RLmax	≤ 4 010 Ω
稱重傳感器的距離
使用推薦的電纜時：
標準型	1 000 m (3280 ft)
在危險區中1)
對于IIC組氣體	300 m (984 ft)
對于IIB組氣體	1 000 m (3280 ft)
連接爆炸區1中的稱重傳感器	可通過SIWAREX IS Ex接口選擇
Ex準用區2及安全性	ATEX 95, FM, cULUS 危險場所
輔助電源
額定電壓	24 VDC
電能消耗	500 mA
底板總線的電流消耗	典型值 55 mA
輸入/輸出
數字量輸入	7 電氣隔離
數字量輸出	8 電氣隔離
計數器輸入	可達10 kHz
模擬量輸出
電流范圍	0/4 ~ 20 mA
更新速率	100 Hz
防護等級滿足 EN 60529、IEC 60529 標準	IP20
氣候要求 Tmin (IND) - Tmax (IND))(工作溫度)
垂直安裝	-10 ~ 60 °C (14 ~ 140 °F)
水平安裝	-10 ~ 40 °C (14 ~ 104 °F)
EMC 電磁兼容性要求	EN 61326, EN 45501, NAMUR NE21, 第1部分
外形尺寸	80 x 125 x 130 mm (3.15 x 4.92 x 5.12 inch)
重量	600 g（0.44 lb）

西門子7MH4900-3AA01 SIWAREX FTC電子稱重模塊，德國進口，原裝，歡迎訂購。
